VMU系列CNC影像测量系统
扫码
扫码

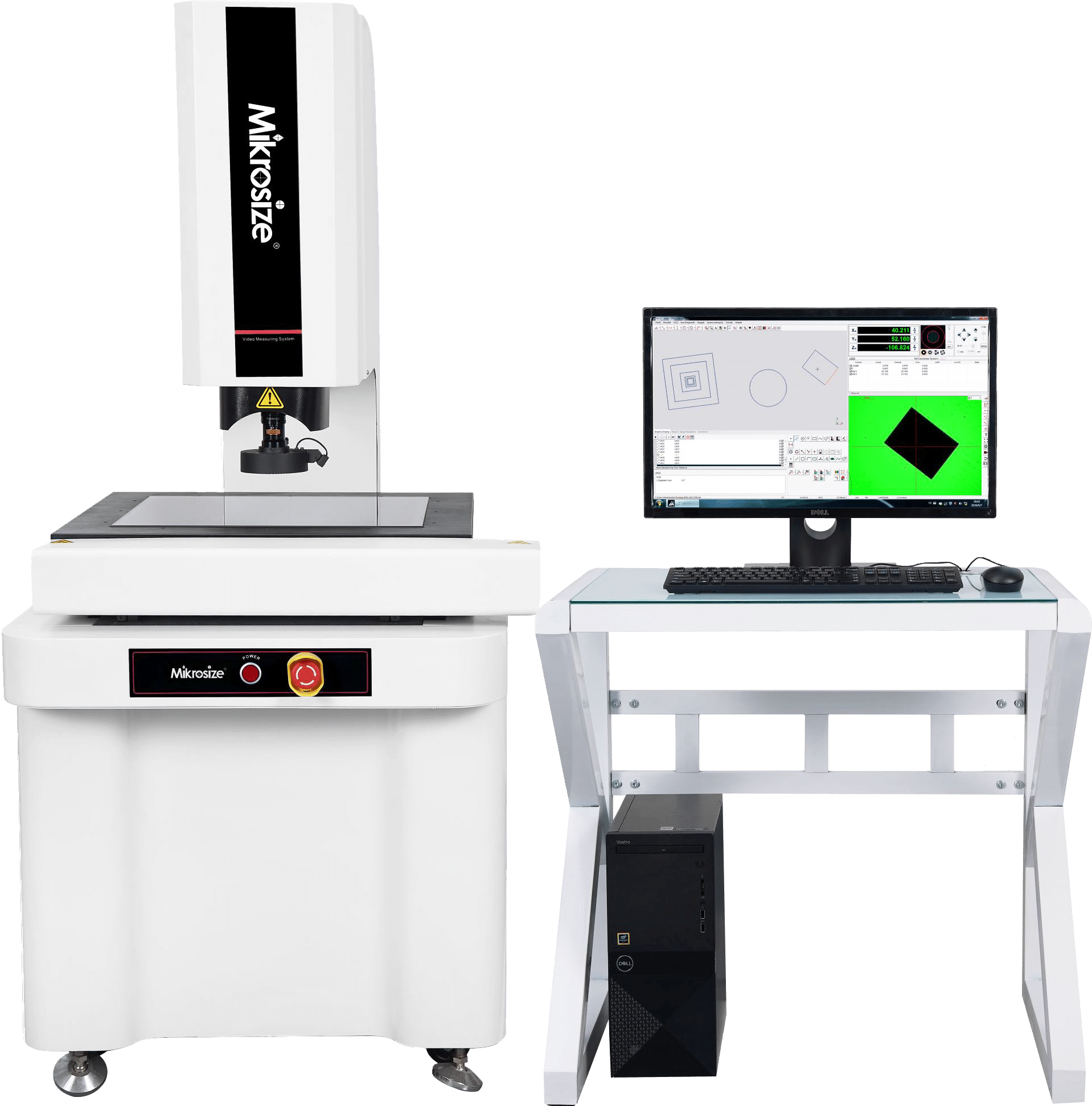

VMU图（1）

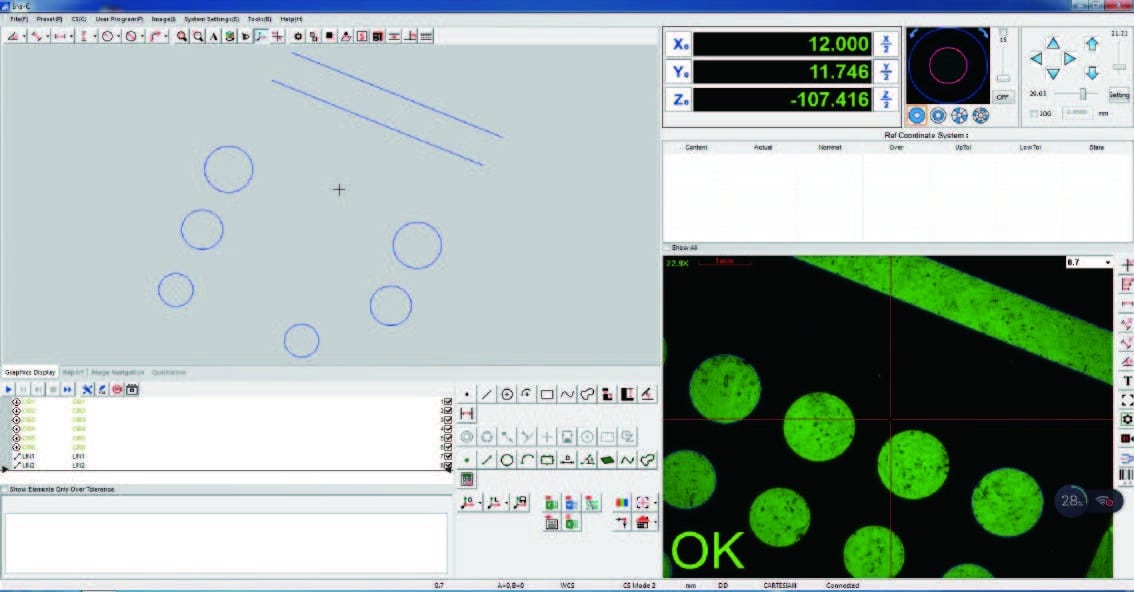

VMU图（2）

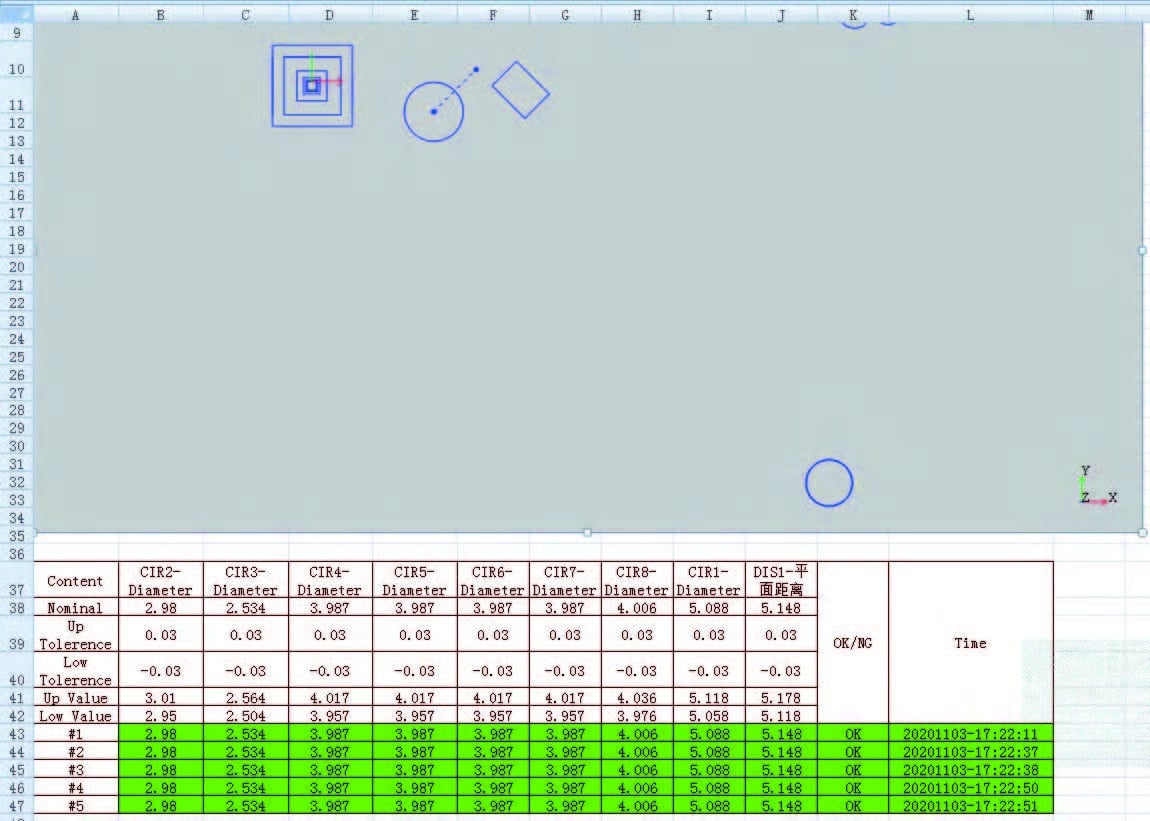

VMU图（3）
VMU图（4）
VMU图（5）

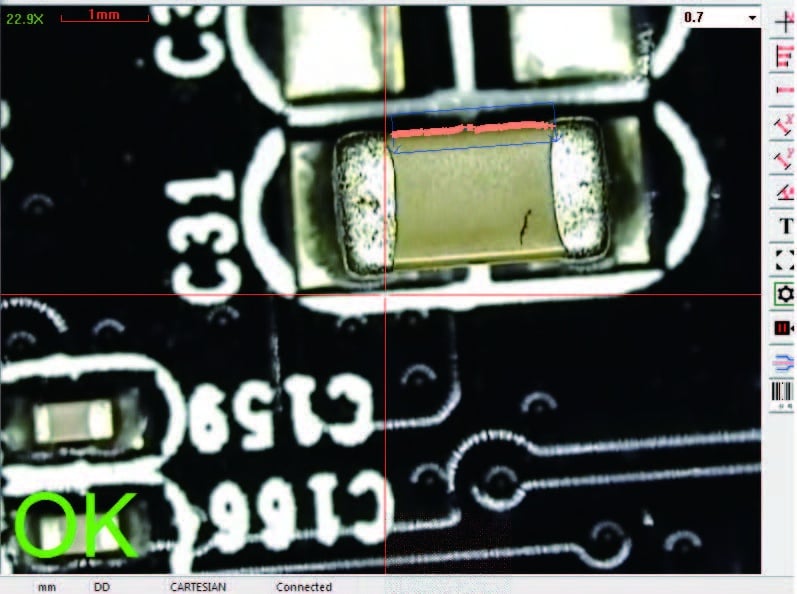

VMU图（6）
产品特点与应用
产品特点：
整机一体化人机工程学设计，操作测量便捷；
采用高精度蓝色花岗岩“00”级工作台和立柱，其显著特点是精度高、耐腐蚀、强度高、无应力变形，确保机器的高稳定性；
X、Y、Z三轴CNC全自动精密控制与精准定位，传动采用精密直线导轨和研磨级滚珠丝杠，确保运动系统精度；
成像系统采用进口高品质光学组件，经过多层光学镀膜处理，光学衰减极小，确保图像清晰无失真；
可编程5环8区LED表面光源及平行LED轮廓光源系统，智能实现256级亮度调节；
自主研发测量软件，具备快速对焦、自动寻边及多样化输出报告功能，实现在线SPC数据处理与分析，可设定自动测量任务，高效完成批量检测；
产品应用：
在电子制造领域，可高精度测量电子元件尺寸，检测PCB板质量，确保电子产品可靠性；
在机械加工领域，能精确检测复杂零件尺寸及刀具状况，有助于提升加工精度与效果；
在模具制造中，可全面检测模具型腔，为其修复和改进提供依据，确保产品成型质量并延长模具寿命；
在汽车制造中，能精确测量汽车零部件及车身外观，保障汽车性能与外观质量；
在科研教学领域，满足科研精密测量需求，也可用于教学演示与培训。
技术规格
| 产品名称 | 手动影像测量系统 | |
| 型号 | VMU-3020 | |
| 工作台 | X、Y轴行程 | 300x200 |
| Z轴行程 | 200（对焦及辅助测量） | |
| 工作台尺寸 | 360x260 | |
| 传动类型 | X、Y、Z轴丝杆传动 | |
| 数字测量系统 | 光栅尺分辨率：X、Y、Z轴0.001mm | |
| RS100，通过USB连接PC | ||
| 专业数据处理软件（标配） | ||
| 成像系统 | 高分辨率CCD彩色相机 | |
| 0.7~4.5X变焦镜头，总视频放大倍率23.5~148X | ||
| 光源系统 | 光源采用8区LED冷光源，每区独立控制。轮廓光为LED透射平行光源，亮度256级可调。 | |
| 光学系统 | 图像传感器 | 1/2''彩色CCD工业相机 |
| 物镜 | 自动变焦镜头 | |
| 放大倍率 | 光学放大倍率：0.7-4.5X 影像放大倍率：20-148X | |
| 工作距离（标准） | 92mm | |
| 物方视场 | 11.1~1.7mm | |
| 运动控制 | 专利CNC伺服运动控制系统 | |
| 速度 | X, Y轴(mm/s) | 200 |
| Z轴(mm/s) | 50 | |
| 测量软件 | Mikromea-CNC 2.5D CNC测量软件 | |
| 工作环境 | 温度20℃±2℃，温度变化<2℃/小时，湿度30~80% | |
| 振动<0.002g，低于15Hz | ||
| 电源 | AC 100~220V 50/60HZ 10A | |
| 机器尺寸（长×宽×高） | 650x875x1060mm | |
| 毛重（Kg） | 260kg | |
标准配置
| 名称 | 规格、品牌 | 数量 | 单位 |
| 主机 | 00级天然大理石工作台 | 1 | 套 |
| 计算机 | 影像仪专用计算机 | 1 | 台 |
| 软件 | 软件 | 1 | 套 |
| 运动控制盒 | UWC4000P | 1 | 套 |
| 变焦镜头 | 手动变焦镜头 | 1 | 个 |
| 相机 | 1/2英寸CCD相机 | 1 | 个 |
| 表面光源 | 八区可编程光源 | 1 | 个 |
| 校正板 | 公司定制 | 1 | 个 |
| 电脑桌 | 公司定制 | 1 | 台 |
