VMM-3020 CNC视频测量系统（高精度：2.5微米）
扫码
扫码

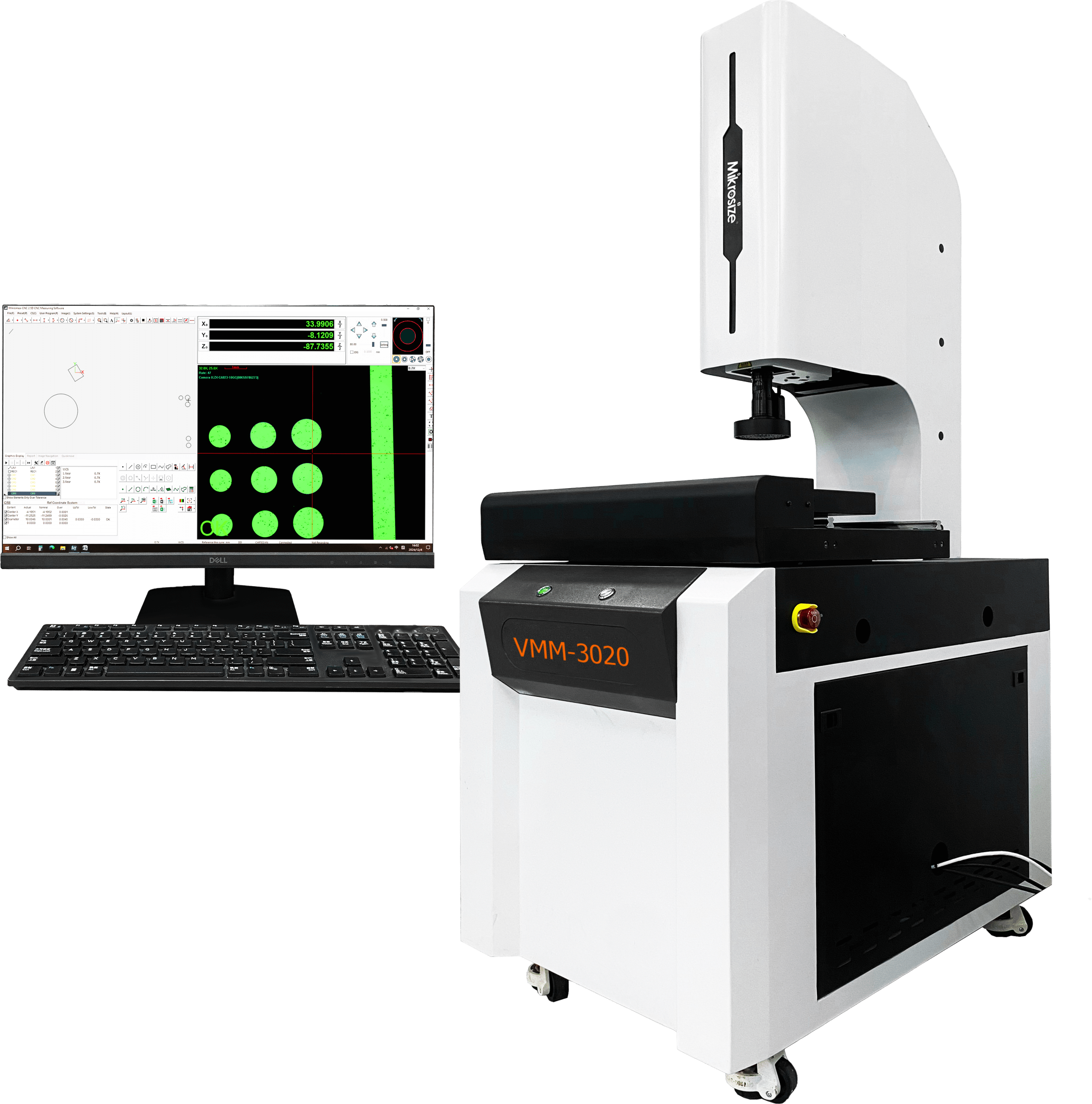

VMM 3020 CNC Video Measuring System High Precision 2.5um1 scaled

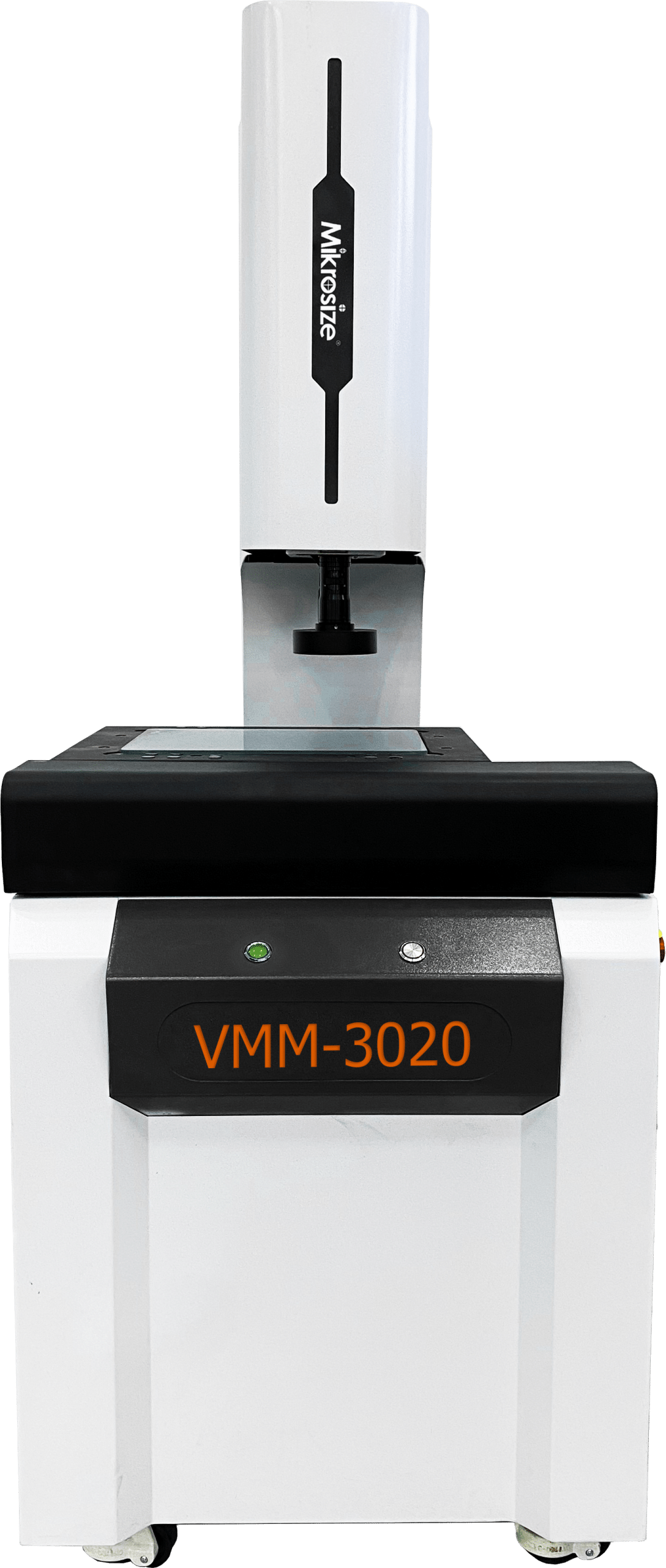

VMM 3020 CNC Video Measuring System High Precision 2.5um2 scaled
VMM 3020 图3 1
VMM 3020 图4 1

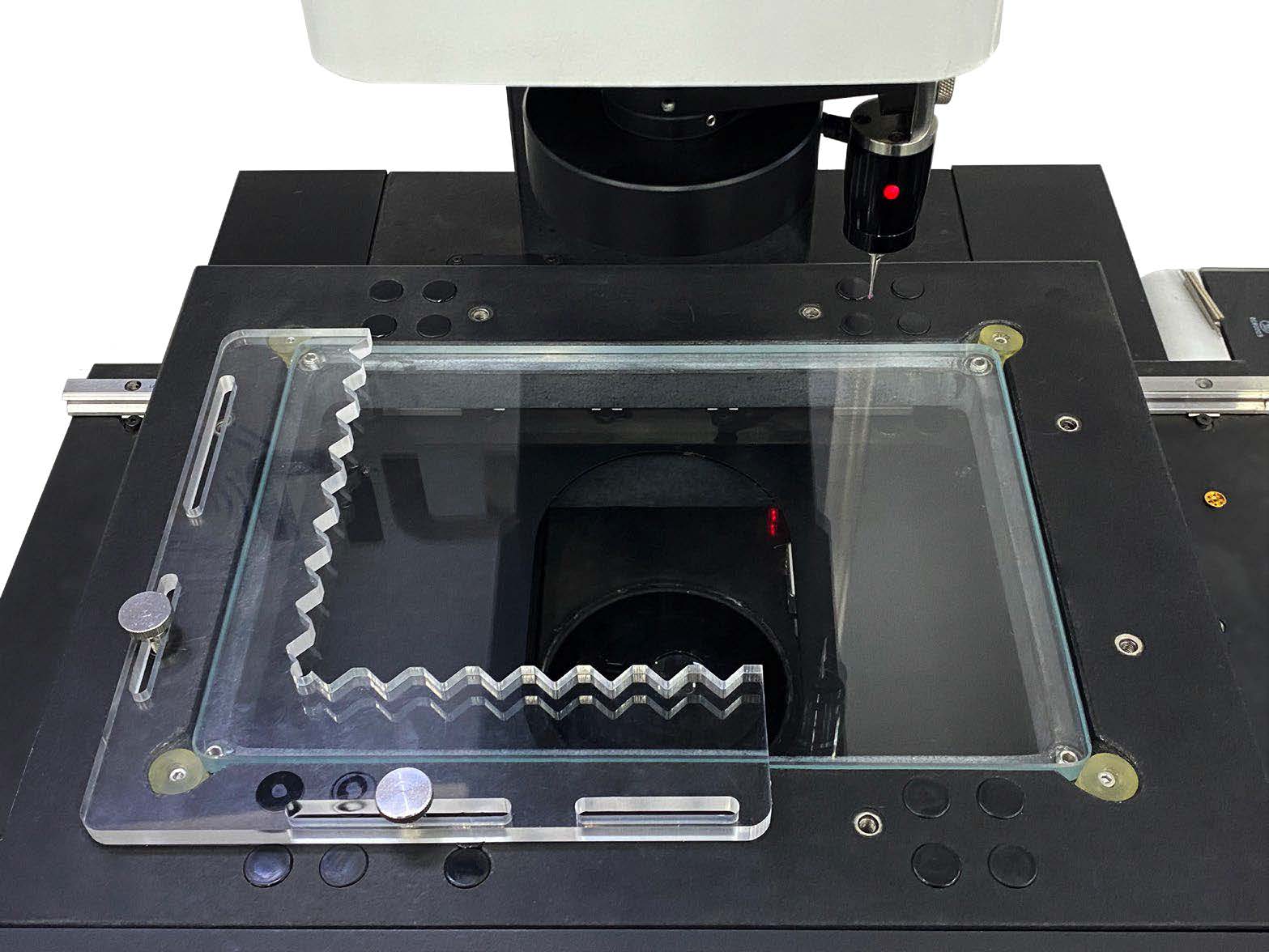

VMM 3020 图5 1

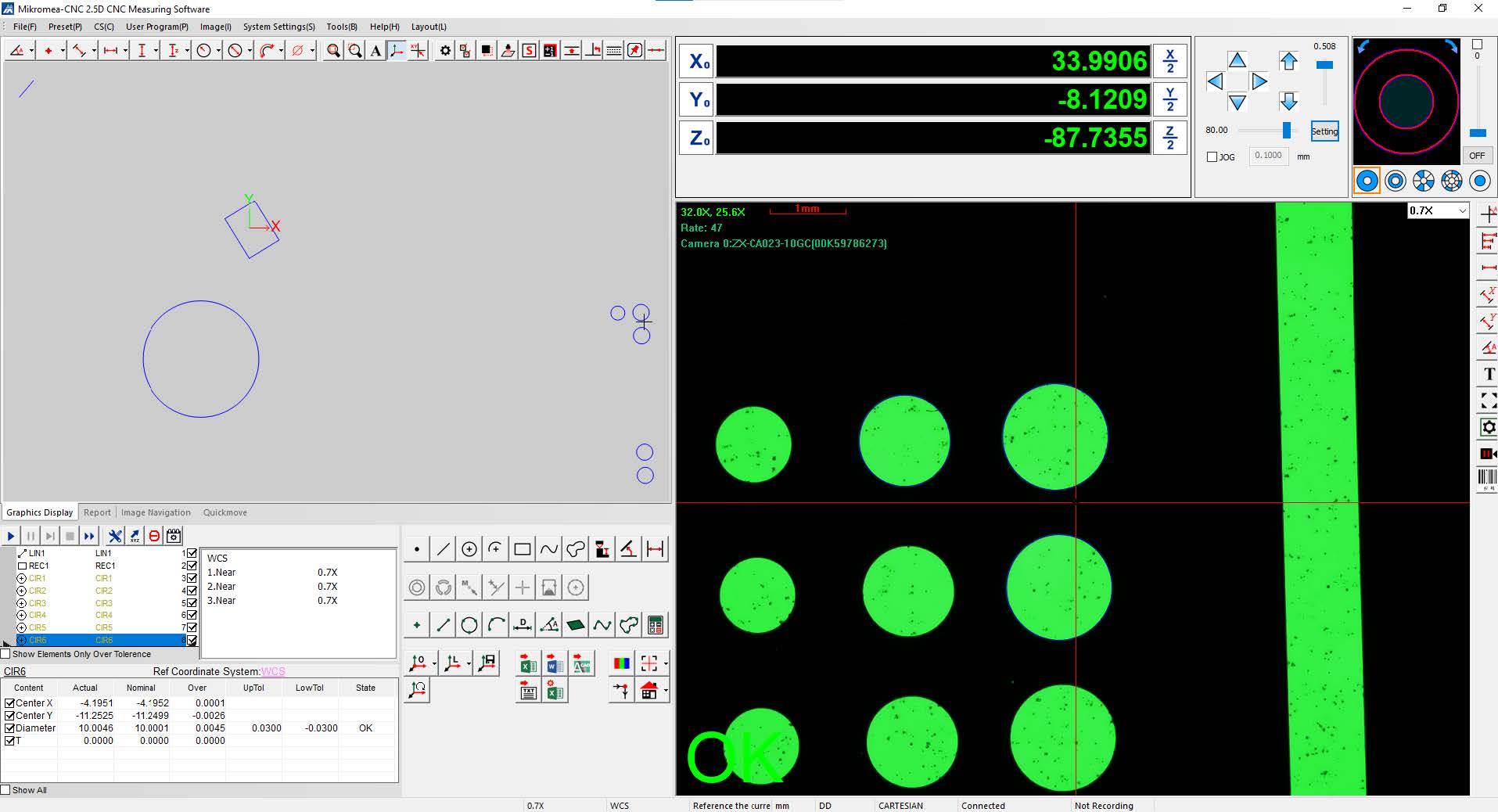

VMM 3020 图6 1
视频演示
产品特点与应用
产品特点：
通过鼠标和摇杆实现全自动控制，简单易用，高效稳定。
可生成任务进行全自动批量测量，并支持自动和手动交互操作。
自动镜头校准，省去繁琐的全校准步骤。
光源可自动控制，支持自动照明。
轮廓光各段自动控制。
表面光为5环8区。
快速自动对焦，并具备对焦测高功能。
可导入DXF图纸，并能与CAD进行导入导出，实现图形处理。
产品应用：
在电子制造领域，可高精度测量电子元件的尺寸，检测PCB板的质量，确保电子产品的可靠性。
在机械加工领域，能精确检测复杂零件的尺寸和刀具状况，有助于提高加工精度和效果。
在模具制造中，全面检查模具型腔，为其修复和改进提供依据，确保产品成型质量，延长模具使用寿命。
在汽车制造中，精确测量汽车零部件和车身外观，保障汽车的性能和外观质量。
在科研和教学领域，满足科研中的精密测量要求，也可用于教学演示和培训。
技术规格
| 产品名称 | CNC视频测量系统（精度2.5微米） | ||||||
| 2.5D型号 | VMM-3020 | VMM-4030 | VMM-5040 | ||||
| 3D型号 | VMM-3020P | VMM-4030P | VMM-5040P | ||||
| 3D测量 | 3D模块及英国雷尼绍接触式测头 | ||||||
| 工作 台面 | X、Y轴行程 | 300x200mm | 400x300mm | 500x400mm | |||
| Z轴行程 | 200mm（用于对焦和辅助测量） | ||||||
| 驱动类型 | X、Y、Z轴采用丝杠驱动 | ||||||
| 数字测量系统 | 线性分辨率：X、Y、Z轴0.5微米 | ||||||
| 精度：X、Y轴≤(2.5+L/200)微米，Z轴≤(4.0+L/100)微米 | |||||||
| 视频系统 | 1/2英寸高分辨率CCD彩色相机 | ||||||

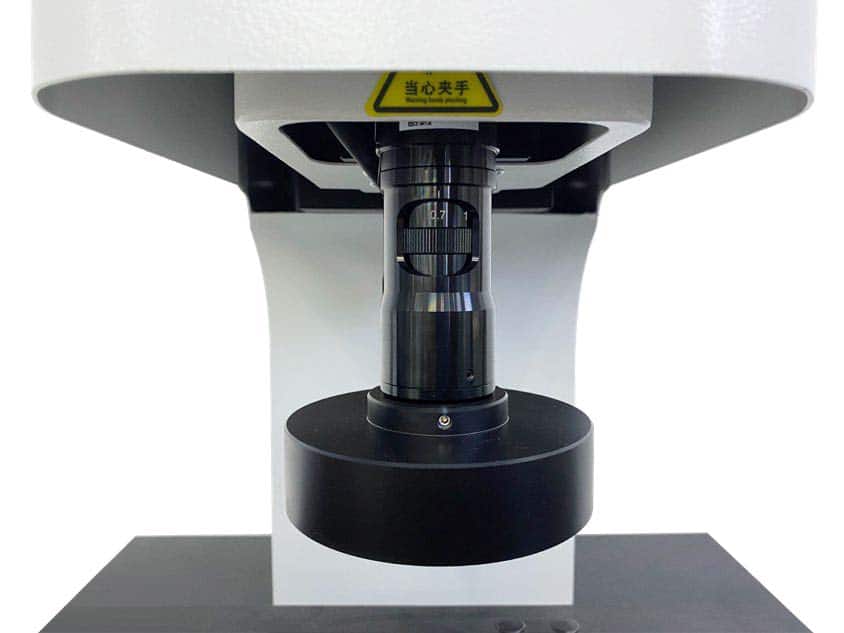

| 0.7~4.5X电动变焦镜头，变焦比6.5:1 | |||||||
| 总视频放大倍率为20~180X（可定制） | |||||||
| 放大倍率 | 光学：0.7~4.5X，视频：28~182X | ||||||
| 照明 | 表面光 | LED环形冷光源，灯珠美国制造，5环8区，每区独立可控。 | |||||

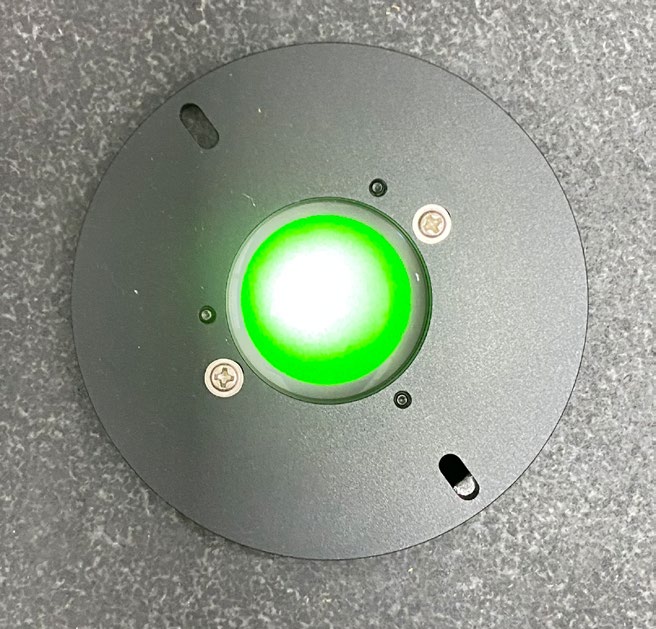

| 轮廓光 | LED环形冷光源，灯珠美国制造，亮度256级可调。 | ||||||
标准配置
| 产品名称 |
| Mikrosize测量软件 |
| 主机/戴尔PC系统 |
| 0.5微米线性光栅/校准块 |
| 操纵杆 |
| 海康威视CCD彩色相机/视频采集卡 |
| 光栅传输/运动控制卡 |
| 100毫米长度块（3D） |
| 滑轨 |
| 自动同轴变焦镜头 |
| 48分区LED照明 |
| 雷尼绍测头MCP-K2（3D） |
| X、Y、Z轴电机 |
