产品特点与应用

产品特点:

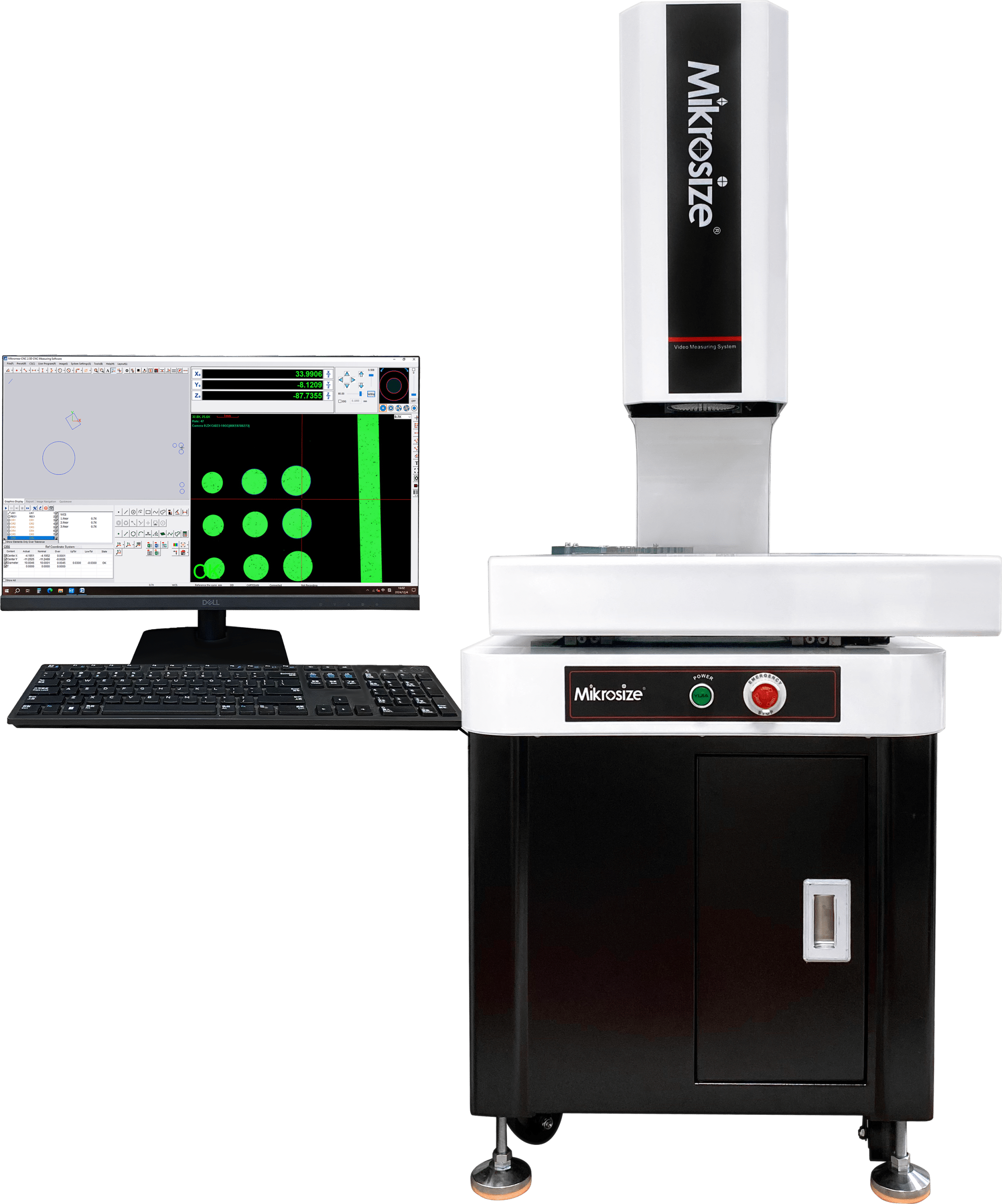

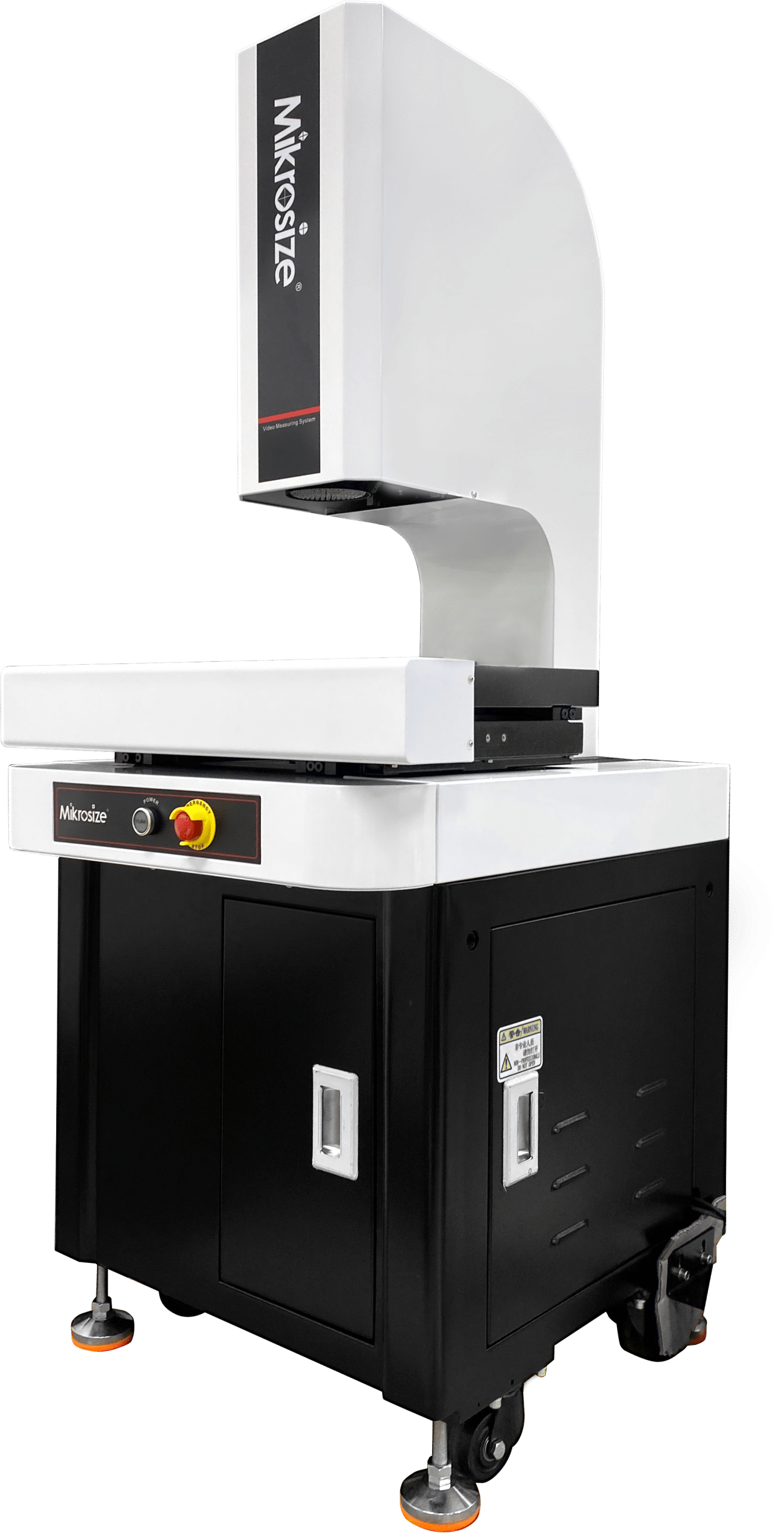

  • 整机采用一体化人机工程设计,操作与测量便捷。
  • 采用高精度“00”级蓝色花岗岩工作台及立柱,具有精度高、耐腐蚀、强度高、无应力变形等特点,确保机器具有高稳定性。

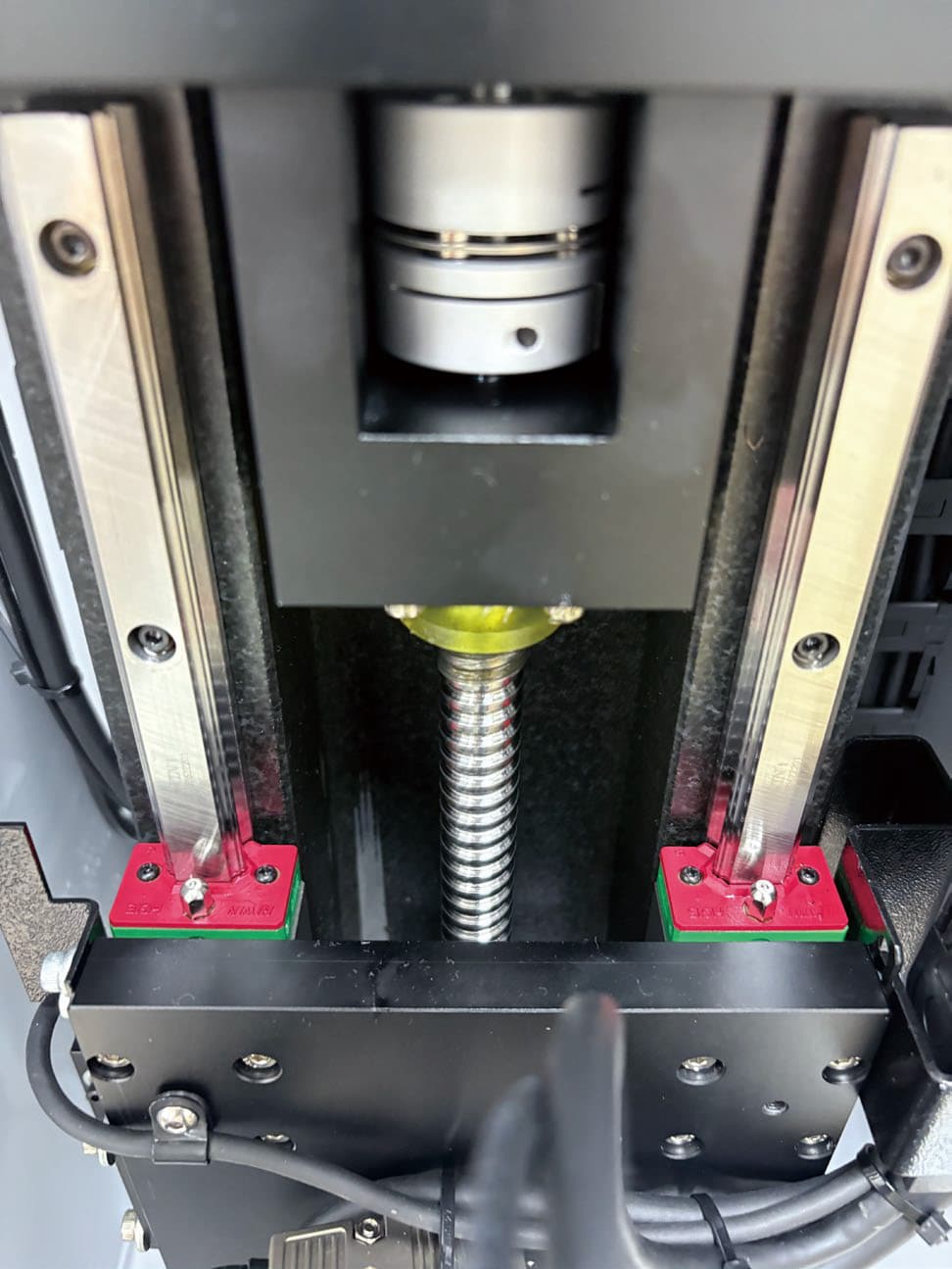

  • X、Y、Z轴由CNC全自动系统精确控制与定位。传动采用精密直线导轨和地面级滚珠丝杠,确保运动系统精度。

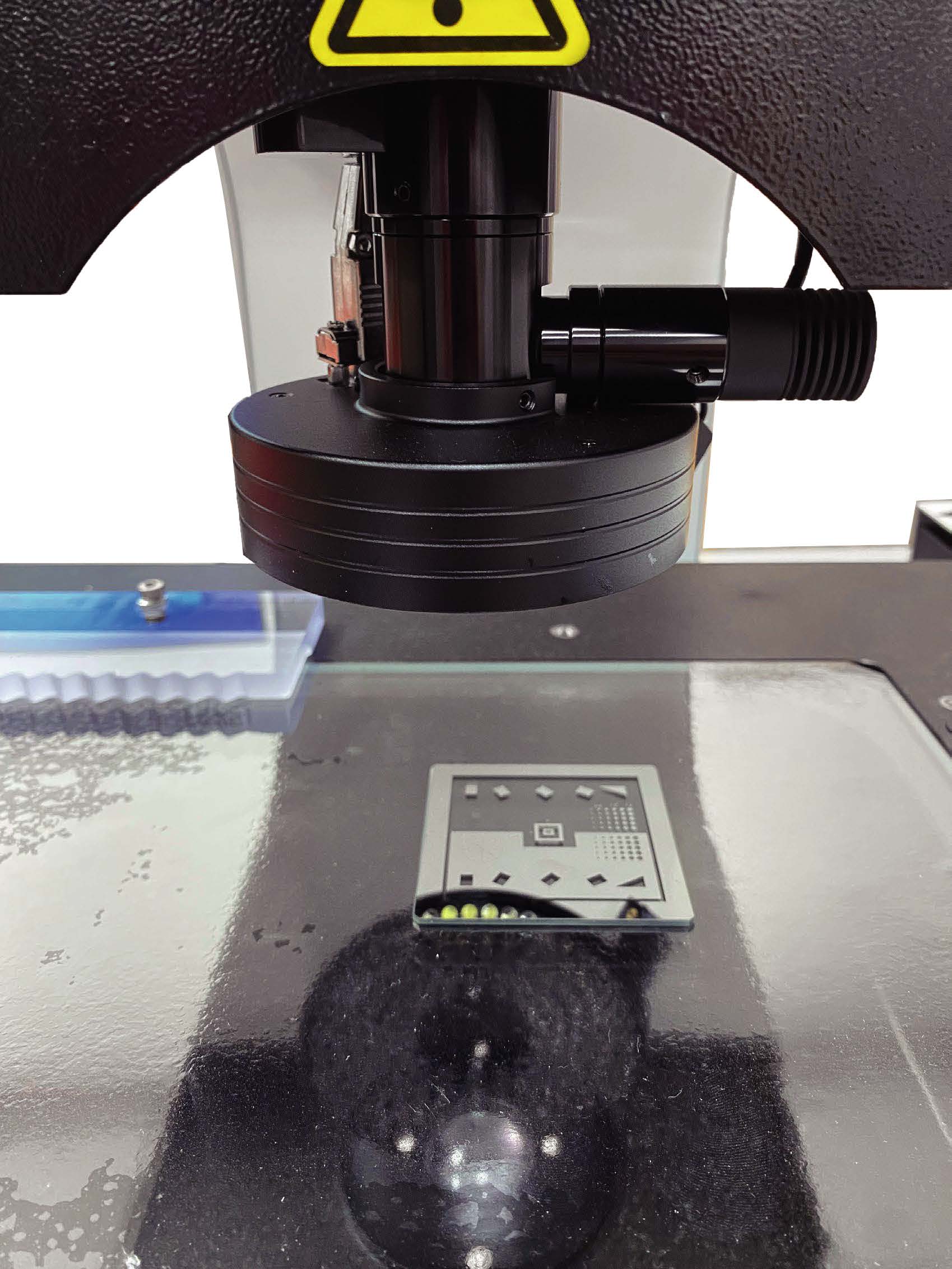

  • 成像系统采用进口优质光学元件,配备多层光学镀膜,光学衰减极小,确保图像清晰无畸变。
  • 可编程5环8区LED表面光源及平行LED轮廓光源系统,可智能实现256级亮度调节。

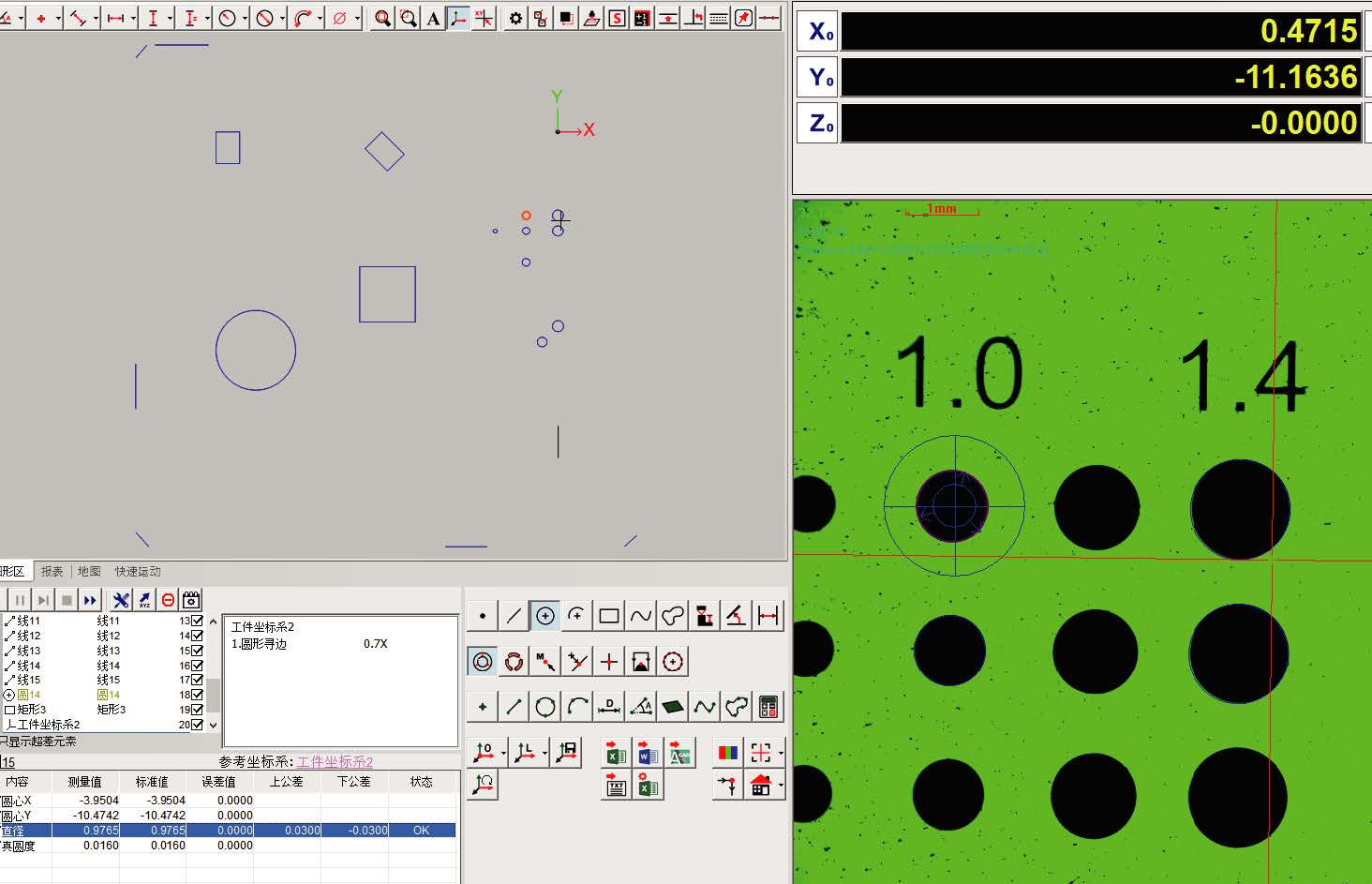

  • 自主研发的测量软件具备快速对焦、自动寻边及多样化输出报告功能。可实现线上SPC数据处理与分析,并可设置自动测量任务,高效完成批量检测。

产品应用:

  • 在电子制造领域,能高精度测量电子元件尺寸并检测PCB板质量,保障电子产品可靠;
  • 机械加工领域里,可精确检测复杂零部件尺寸及刀具情况,助力提升加工精度与效果;
  • 模具制造方面,全面检测模具型腔且为其修复改进提供依据,确保产品成型质量、延长模具寿命;
  • 在汽车制造中,精准测量汽车零部件及车身外观,保障汽车性能与外观质量;
  • 在科研与教学领域,满足科研精密测量需求,还可用于教学演示与培训;

技术规格

型号 VMC-3020 VMC-4030 VMC-5040
仪器尺寸(长*宽*高 mm) 660*770*1580 960*739*1667 860×1160×1620mm
最大负载能力 25KG
净重 240KG 280KG 450KG
X/Y/Z三轴光栅尺(2.5D) 分辨率:0.5μm
精度(um) E1(x/y)=2.5+L/200
重复性(um) ±2
运动系统 X、Y、Z轴:丝杠

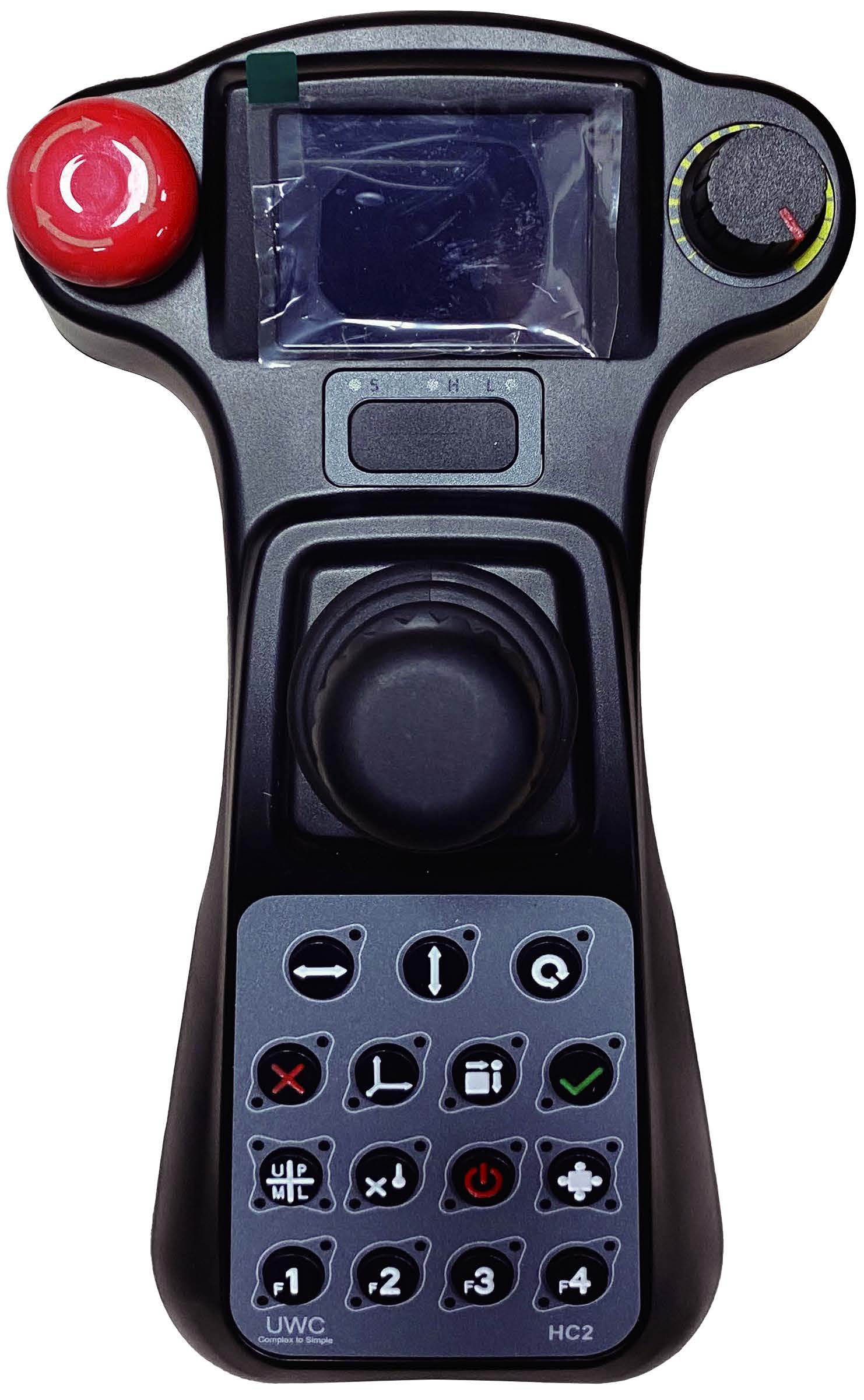

运动控制 CNC自动伺服运动控制
视频系统 海康威视1/2'彩色CCD摄像机
手动同轴变焦镜头
光学放大倍率:0.7-4.5倍
5X;视频放大倍数:20-148X

工作距离(标准):92mm

物体视野(标准)

11.1~1.7mm

速度(mm/s)

X、Y轴:200 Z轴:50

照明

轮廓光

可调256级LED平行照明

表面光

256级可调5环8区LED冷光照明

3D测量

3D模块与雷尼绍(英国)接触式测头

测量软件

Mikromea-cnc 2.5d CNC测量软件

工作环境

温度:20°c ± 2°c,温度变化<2°c/小时,湿度:30~80%

电源

AC 100~220V 50/60HZ 10A

标准配置

名称 数量
仪器主机 1套
戴尔电脑主机 1台
电脑屏幕 1台
键盘 1个
鼠标 1个
HDMI线缆 1根
网络端口转换接口 1个
USB加密狗 1个
校准块 1个
网线 1根
软件光盘 1张
工作柜 1个
×
