TST-64/80/100/150 热冲击试验箱
扫码
扫码
Tst 64 80 100 150 thermal shock test chamber（1）

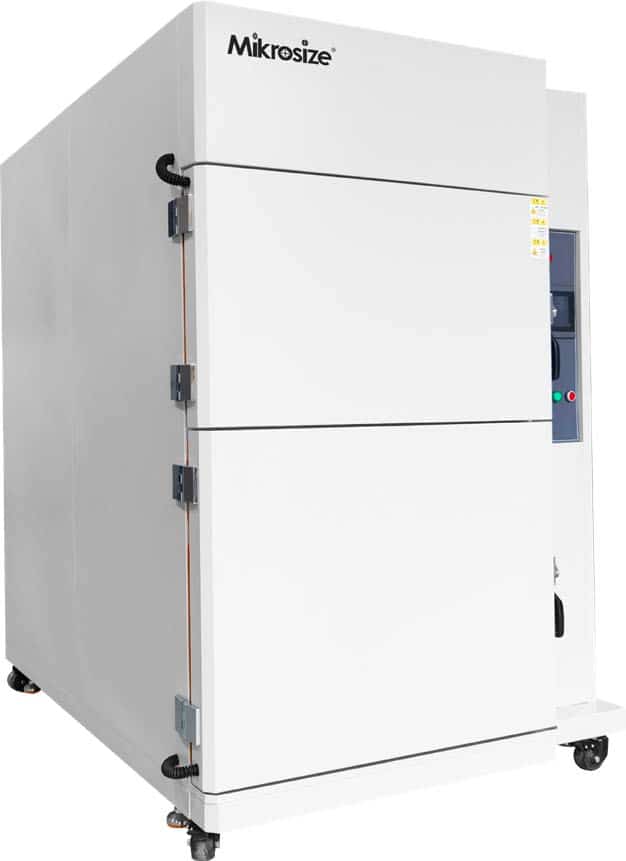

Tst 64 80 100 150 thermal shock test chamber（2）

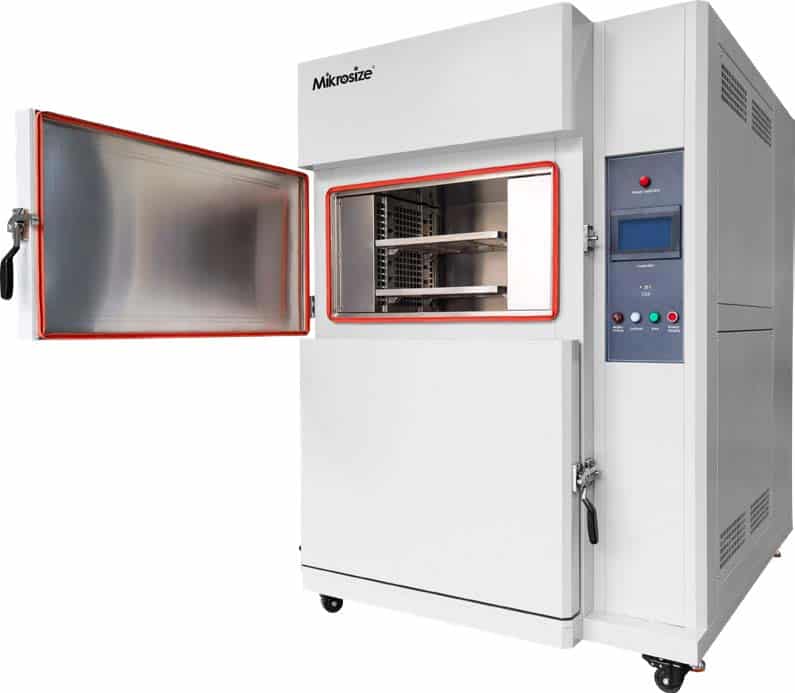

Tst 64 80 100 150 thermal shock test chamber（3）

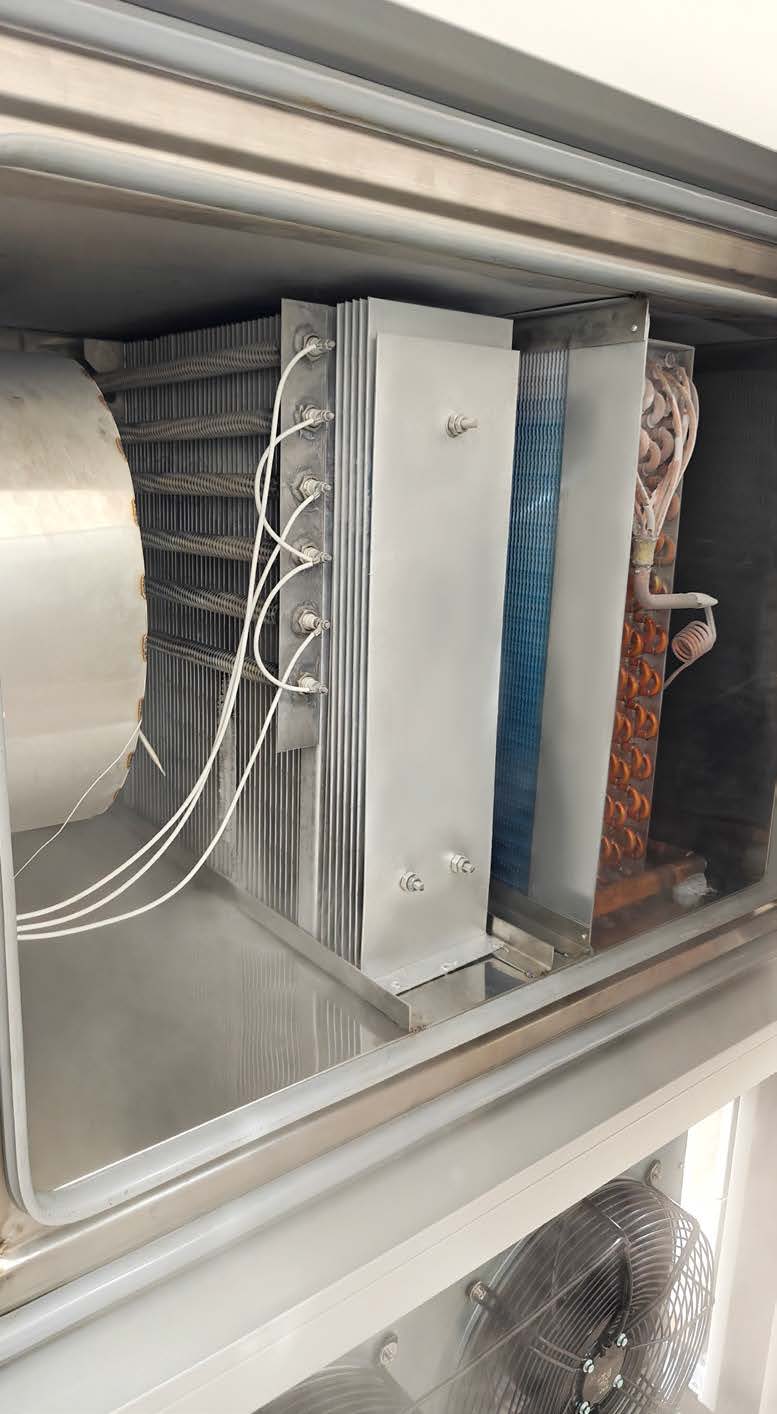

Tst 64 80 100 150 thermal shock test chamber（4）

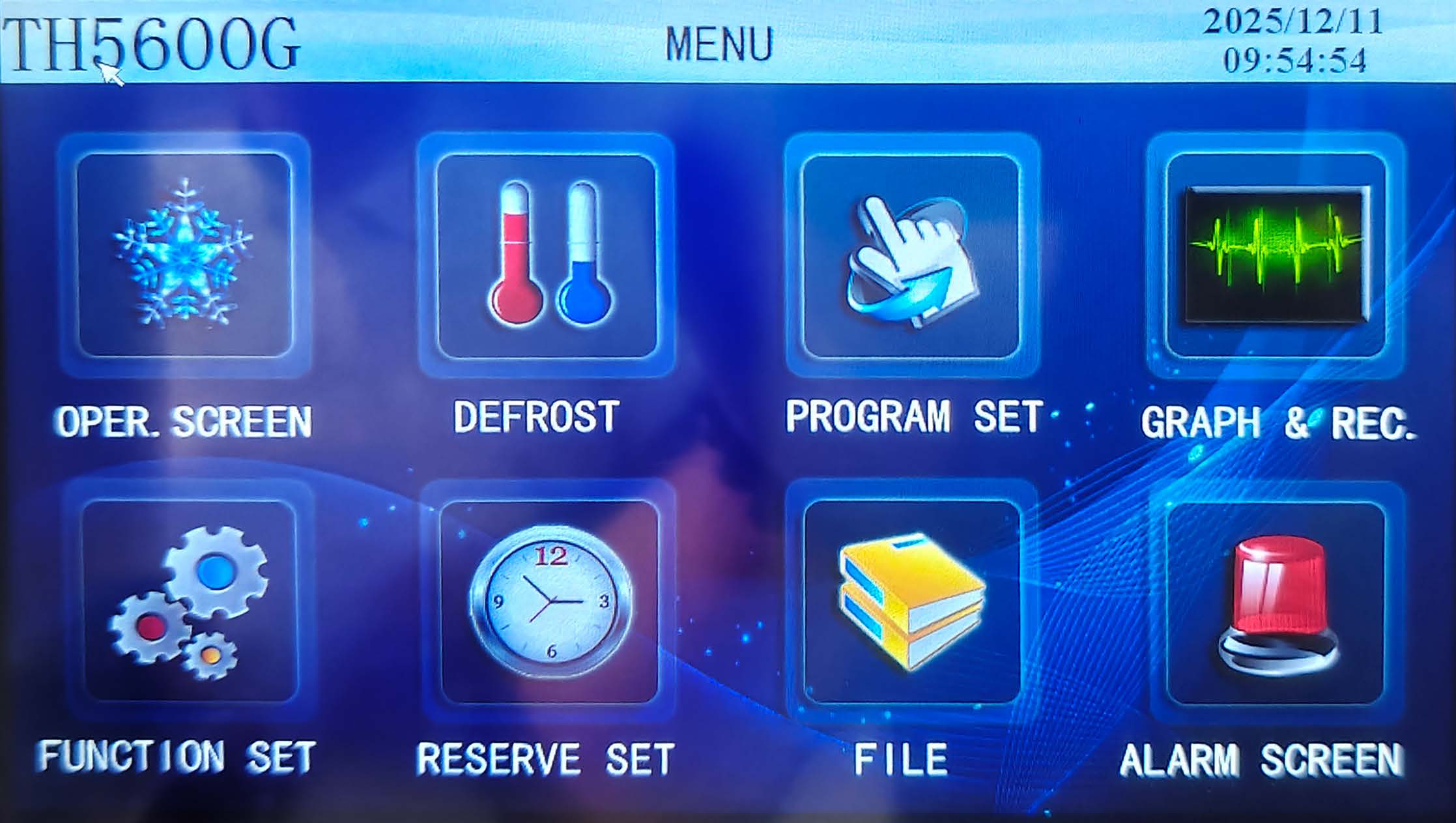

Tst 64 80 100 150 thermal shock test chamber（5）

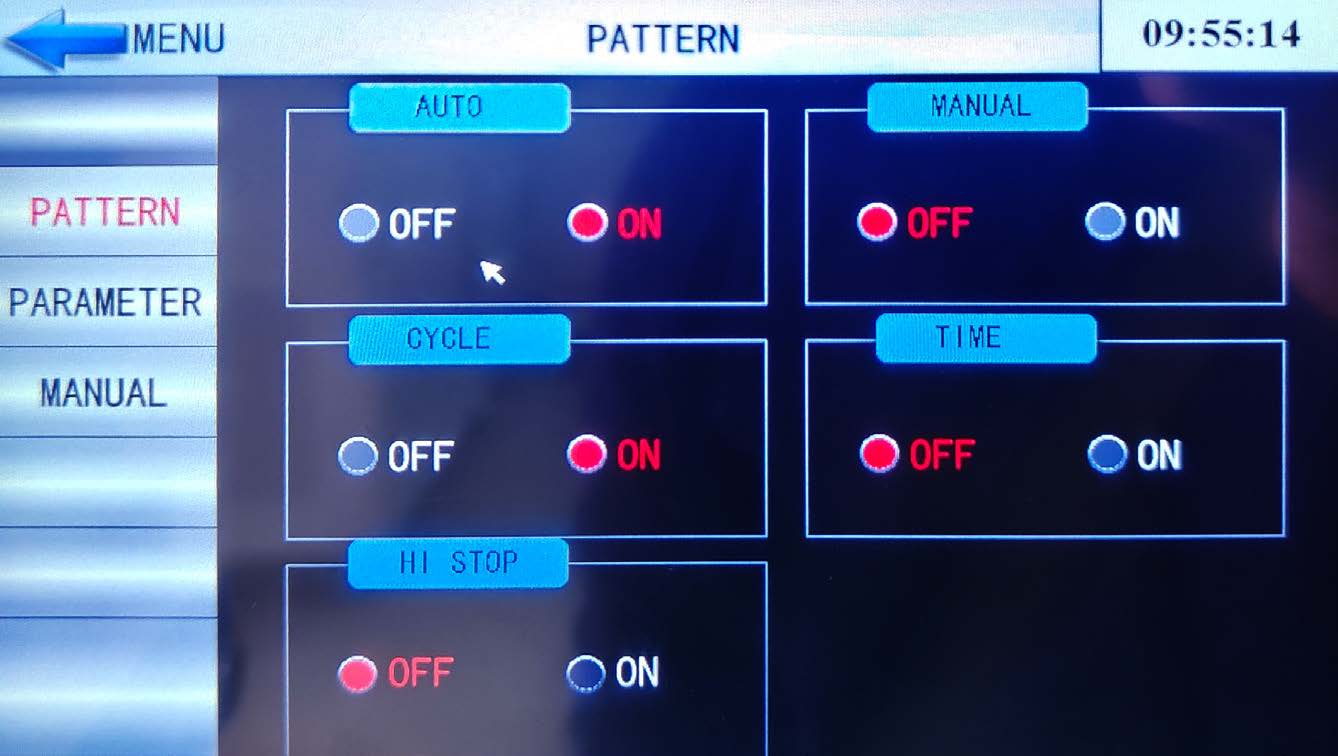

Tst 64 80 100 150 thermal shock test chamber（6）
产品特点与应用
产品特点：
7英寸彩色触摸屏，操作简便
三箱设计：分为高温区、低温区及测试区；测试样品无需移动
外箱采用冷轧钢板烤漆，耐磨、耐腐蚀，美观易清洁
测试箱尺寸可定制
内箱设有照明灯
配备2套不锈钢搁架。每层可承重20kg，位置可调
采用进口全封闭涡旋压缩机
测试范围：-65℃~+200℃
热冲击温度转换时间在8秒内，恢复时间在5分钟内
冲击方式：通过气路切换引入测试区
支持循环测试；可设置测试程序，每条指令最多可重复999次
实时记录测试数据并生成曲线；支持导出历史曲线
支持预约功能
除霜模式：自动和手动
报警记录功能，包含时间和故障名称，便于故障排查
冷却方式：风冷和水冷可选
底部配备4个脚轮，便于设备移动
支持语言切换；默认为中文和英文，其他语言可定制
符合以下执行标准：GB/T2423、GJB150、GJB360、EIA 364
产品应用：
电子电气行业
测试电路板、芯片、电池、显示屏、连接器等，验证高低温冲击后是否出现短路、断路、性能下降等问题
汽车零部件行业
测试发动机零件、传感器、车灯、车载电子等，模拟汽车在高寒与高温区域快速切换时的工作状况
医疗器械行业
测试医疗设备的核心部件，确保其在不同温度环境下的稳定性和安全性
技术规格
| 名称 | 冷热冲击试验箱 | |||
| 型号 | TST-64 | TST-80 | TST-100 | TST-150 |
| 内箱尺寸 W*H*D（mm） | 400*400*400 | 500*400*400 | 500*400*500 | 500*600*500 |
| 容积 | 64L | 80L | 100L | 150L |
| 温度范围 | 低温：-10℃~-80℃高温：+60℃~+220℃ | |||
| 升温时间 | Rt~+150℃≤30min | |||
| 降温时间 | Rt~-65℃≤70min | |||
| 温度冲击范围 | -65℃~+200℃ | |||
| 温度波动度 | ±1.0℃ | |||
| 温度均匀度 | ±2℃ | |||
| 温度转换时间 | 8s | |||
| 温度恢复时间 | 5min | |||
| 内箱材质 | SUS 304#不锈钢 | |||
| 外箱材质 | 冷轧钢板烤漆 | |||
| 保温材质 | 高温槽：硅酸铝保温棉；低温槽：高密度PU发泡 | |||
| 测试架 | 不锈钢架 | |||
| 结构 | 三箱式：高温区、低温区、测试区 | |||
| 阀门装置 | 强制风冷设备阀门 | |||
| 制冷系统 | 半封闭双级压缩机（水冷）/ 全封闭双级压缩机（风冷） | |||
| 压缩机 | 泰康或艾默生品牌 | |||
| 保护装置 | 无熔丝开关、压缩机高低压保护开关、制冷剂高压保护开关、故障报警系统、电子警报 | |||
| 电源 | 交流380V；50Hz/60Hz，3Φ | |||
标准配置
| 名称 | 数量 |
| 主机 | 1 |
| 控制器 | 1 |
| 交流接触器 | / |
| 固态继电器 | / |
| 中间继电器 | / |
| 相序保护器 | / |
| 断路器 | / |
| 加热管 | / |
| 电机 | / |
| 压缩机 | / |
| 制冷剂 | / |
| 油分离器 | / |
| 电子膨胀阀 | / |
| 干燥过滤器 | / |
| 减震管 | / |
| 蒸发器 | / |
| 冷凝器 | / |
| 高低压保护器 | / |
| 冷冻油 | / |
可选配置
| 通电测试孔 |
| 观察窗 |
| 样品架 |
