产品特点与应用
产品特点：
- 采用进口芯片传感器，分辨率达
- 粗糙度量程±1500μm，满足高精度工业检测需求
- 支持轮廓、粗糙度的多维分析，涵盖多项参数（如Ra、Rz等）
- 可导入/导出CAD文件进行轮廓度对比
- 自动编程实现快速检测并判定OK/NG,提升效率

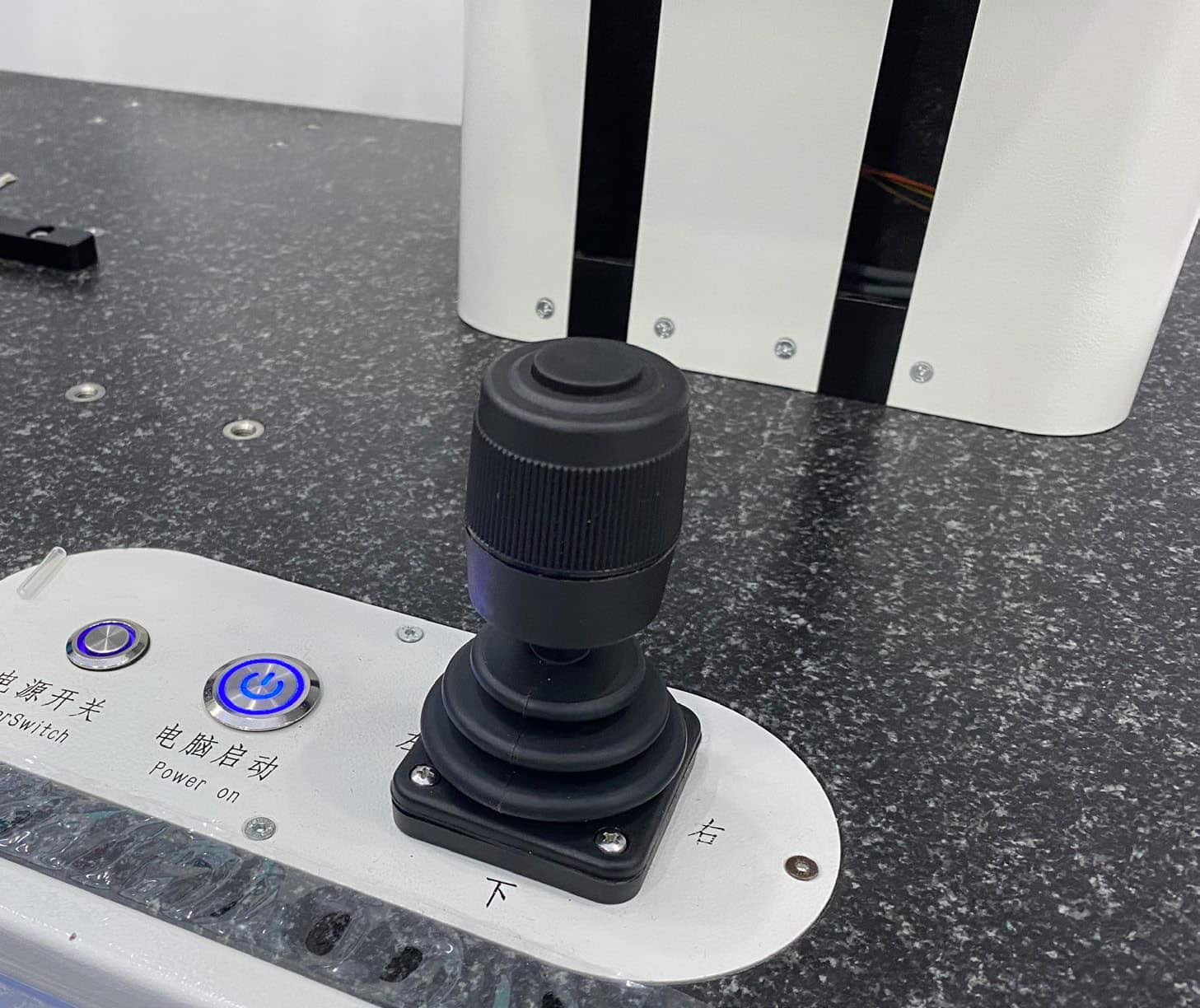

- 三轴霍尔摇杆控制，操作灵活便捷
- 电动立柱系统配合直线导轨，确保运动稳定性
- 自动接触保护功能减少测针损坏
- 爬坡角度达上升77度、下降87度，适应复杂工件表面检测

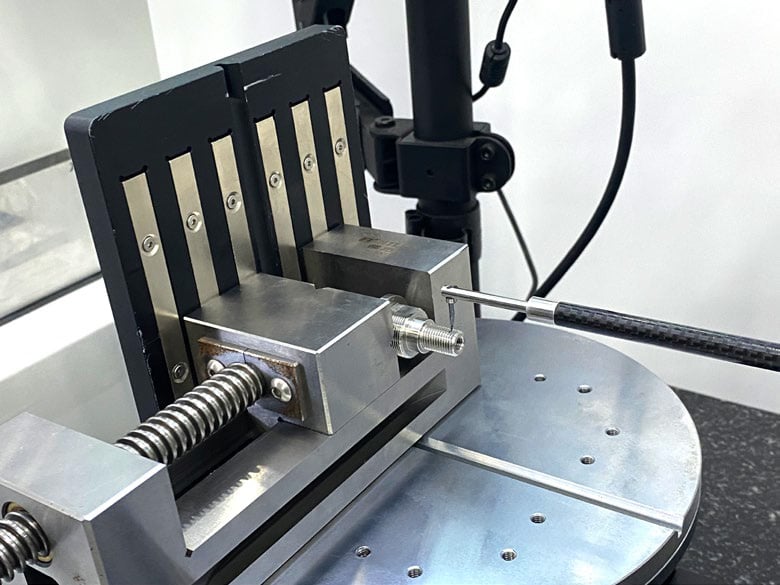

- 配备大角度调整工作台（±30度倾角）、可调平口钳（0~45度）
- 支持最小内孔5mm的检测
- 采用00级（精度误差3μm）大理石底座，抗震性强，长期稳定性高

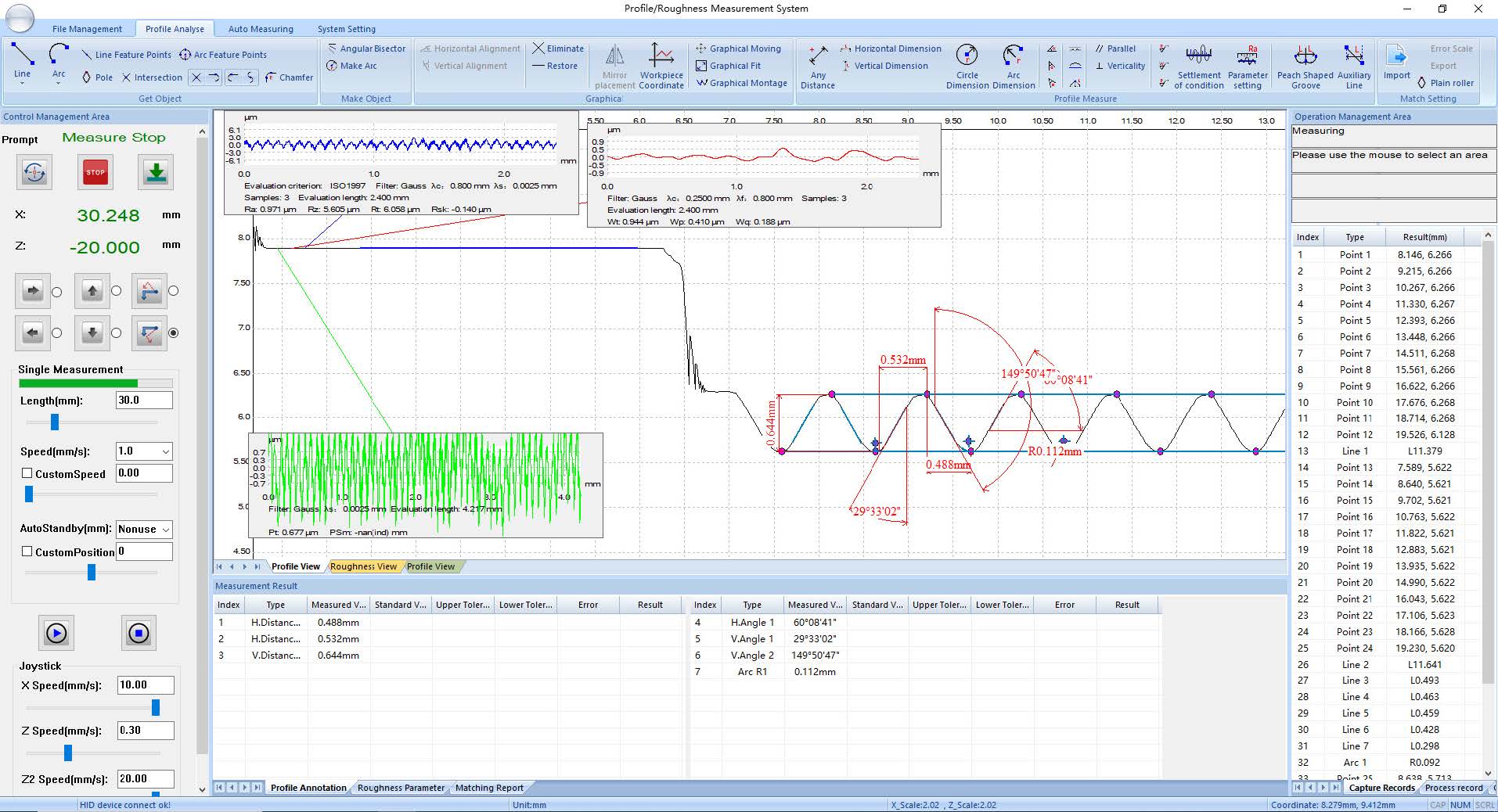

- 软件支持一键生成PDF/Word/Excel报告，输出格式多样
- 模块化设计（如碳纤维测杆、硬质合金测针）易于更换，维护成本低
产品应用：
- 汽车制造业
检测齿轮、轴承等精密部件的表面粗糙度及轮廓精度，确保摩擦副的润滑性、密封性和疲劳寿命，避免因表面缺陷导致的功能失效 - 航空航天领域
验证高精度曲面轮廓的加工质量，分析表面波纹度，保障部件在极端环境下的气动性能与结构强度 - 精密电子与半导体制造
测量纳米级粗糙度（Rq、Rsk）和微观轮廓，确保信号传输稳定性，避免因表面瑕疵引发的短路或信号衰减
技术规格
| 测量范围 | X方向驱动 | 130mm |
| Z1轮廓范围 | 20mm | |
| Z1粗糙度范围 | ±1500μm | |
| Z1分辨率 | 0.02μm | |
| Z轴高度 | 400mm（可选550mm） | |
| 最小可测内径 | Ø5mm | |
| 轮廓技术参数 | 轮廓线性精度 | ±(0.7+|0.12H|)μm |
| 圆弧精度 | ±(1.5+R/12)μm | |
| 角度 | ±1′ | |
| 直线度（X轴） | 0.5μm/100mm | |
| 粗糙度技术参数 | 粗糙度线性精度 | ≤±3% |
| 残余噪声 | ≤0.005μm | |
| 重复性稳定性 | ≤ 读数值的3% | |
| 截止波长 | 0.025,0.08,0.25,0.8,2.5,8mm | |
| 评定长度 | λcX1、2、3、4、5 | |
| 分辨率 | 0.01μm | |
| 爬升角度 | 上升：77° 下降：88° | |
| 粗糙度评估参数 | Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2 | |
| 测量速度 | 0.05-20mm/s | |
| Z轴速度 | 0.05-20mm/s | |
标准配置
| 名称 | 数量 | |
| 粗糙度轮廓仪主机 | 1台 |  |
| 大角度可调工作台 | 1台 |  |
| 平口钳 | 1把 |  |
| 校准标准件 | 1套 |   |
| 测针 | 1支 |  |
| 测杆 | 1根 | / |
| 电脑 | 1台 | / |
| 打印机 | 1台 | / |
| 软件U盘 | 1件 | / |
| 合格证/保修卡 | 各1份 |   |
| 软件操作手册 | 1份 |  |
可选配置
| 不同尺寸的触针 |
| 夹具 |
