MCut-100A/120A/200A/300A 自动金相试样切割机
Scan QR
Scan QR

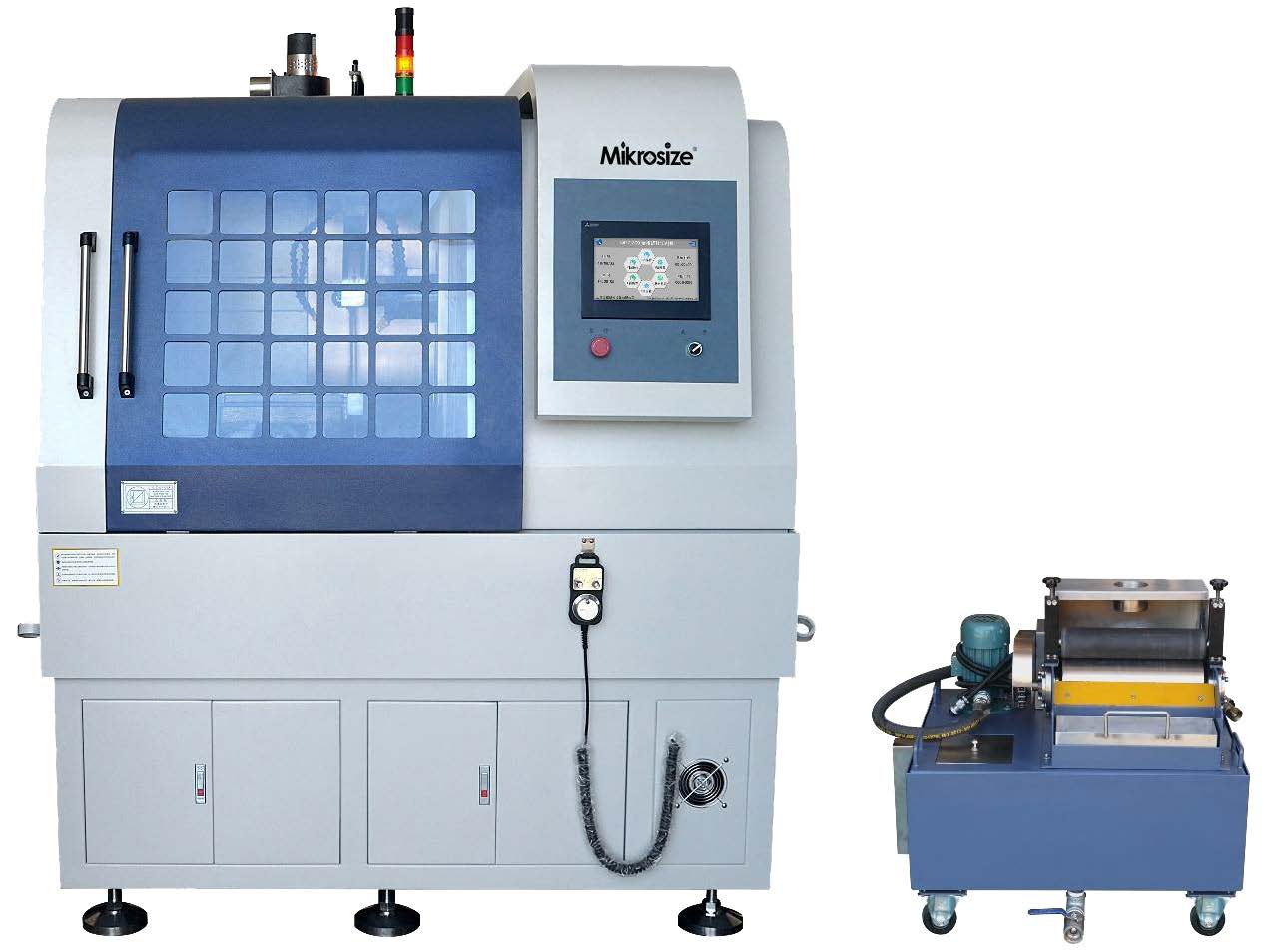

MCut 100A，120A，200A，300A图（1.）

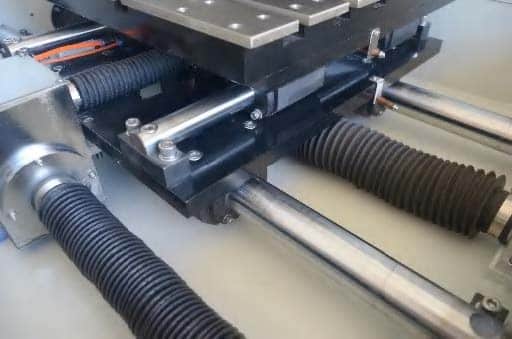

MCut 100A，120A，200A，300A图（2）

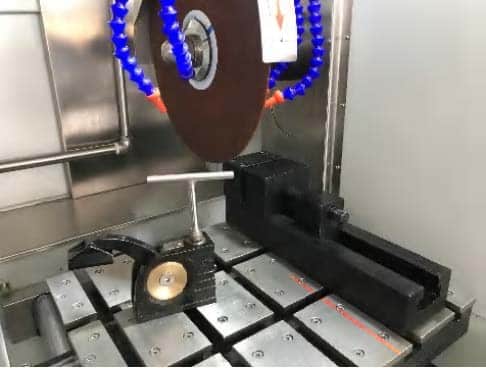

MCut 100A，120A，200A，300A图（3）
MCut 100A，120A，200A，300A图（4）

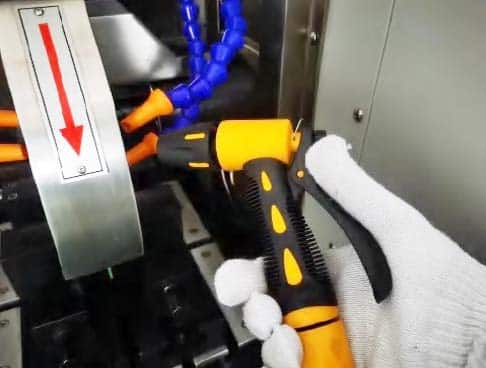

MCut 100A，120A，200A，300A图（5）
MCut 100A，120A，200A，300A图（6）
产品特点与应用
产品特点：
- PLC控制的全自动金相切割机，采用三菱品牌控制系统及伺服电机。
- X、Y、Z轴自动精确控制。
- 根据材料硬度智能调节切割速度，实现最快切割效率。
- 变频控制切割速度。
- 电子手轮，用于自动控制。
- 触摸屏显示各种切割数据。
- 红外精确定位。
- 四种切割模式：摆动切割、连续切割、往复切割、变速切割。
- 实心钢圆柱切割速度可达10毫米/分钟。
- 机电分离设计，便于切割室清洁及主轴电机安全。
- 安装大型观察窗，内置LED灯。
- 通风风扇确保切割产生的各种蒸汽和烟雾高效排出。
- 人机工程学设计，低噪音，易于操作，外观美观，使用安全。
- 立式机器，主要由上安全盖、中间框架、右侧滑动门、侧门、下框架（含电气箱）、内置工具箱、夹具、冲洗龙头、独立冷却水箱组成。
- 无级调速，ABB 7.5KW变频电机直接连接切割轮。
- 滑动门和铰链门便于您从三个方向（上、前、左）将大样品放置到正确位置。
产品应用：
- 专为大样品切割设计，高效低噪音，便于维护机器部件和处理大样品。易于操作，外观美观，使用安全。是实验室样品制备的必备设备之一。
技术规格
8342%">200
230
230
| 产品名称 | 自动金相砂轮切割机 | ||||
| 型号 | MCut-100A | MCut-120A | MCut-200A | MCut-300A | |
| 切割能力 (mm) | 100x100 | 120x120 | 200x150 | 300x150 | |
| 功能 | 自动排气系统，报警系统，
双LED照明，红外激光定位 |
||||
| 切割方式 | 手动/自动 X/Y/Z-轴联动 | ||||
| 控制系统 | 10英寸触摸屏 / 操作手轮 | ||||
| 切割片尺寸 (mm) | Ø350xØ32x2.5 | Φ380×Φ32 ×2.8 | Ø400xØ32x3 | Ø400xØ32x3 | |
| 切割进给速度 | 1~200mm/min | ||||
| X*Y切割工作台尺寸 (mm) | 410x350 | 450x350 | 485x400 | 4530×630 | |
| Y轴行程 (mm) | 250 | 250 | 300 | 420 | |
| Z轴行程 (mm) | 160 | 160 | 200 | 200 | |
| X轴行程（毫米） | 140 | 100 | 100 | 110 | |
| 夹具开口（毫米） | 100 | 120 | 200 | 300 | |
| 主轴电机功率 | 380V,50HZ,4kw | 380V,50HZ,5.5kw | 380V,50HZ,7.5kw | 380V,50HZ,7.5kw | |
| (变频)转速 | 500-2800r/min | 500-2800 r/min | 500-2800 r/min | 500-2800r/min | |
| 进给电机 | 步进电机 | 伺服电机 | 伺服电机 | 伺服电机 | |
| 机器尺寸（毫米）（长×宽×高） | 1200*1100*1800 | 1450×1000×1850 | 1550×1100×1900 | 1650×1350×1900 | |
| 净重（千克） | 1700 | 1800 | 2200 | 2500 | |
| 机器电源 | 三相五线制 380V 50HZ | ||||
| 水箱 | 容积（升） | 80 | 120 | 120 | 120 |
| 尺寸（毫米） | 610x550x680 | 700x630x800 | 700x630x800 | 700x630x800 | |
| 重量（千克） | 85 | 100 | 100 | 100 | |
| 泵流量（升/分钟） | 50 | 100 | 100 | 100 | |
标准配置
| 名称 | 规格 | 数量 |
| 机器主机 | / | 1套 |
| 水箱 | 80/120L | 1套 |
| 夹紧装置 | 100/120/200/300mm | 1套 |
| 扳手 | 46#, 41# | 2把 |
| 切割片 | Ø350/380/400×2.5/2.8/3×Ø32 mm | 2片 |
| 水管 | Ø 3/4英寸, Ø 2英寸 | 进水口1根,出水口1根 |
| 使用说明书 | / | 1份 |
