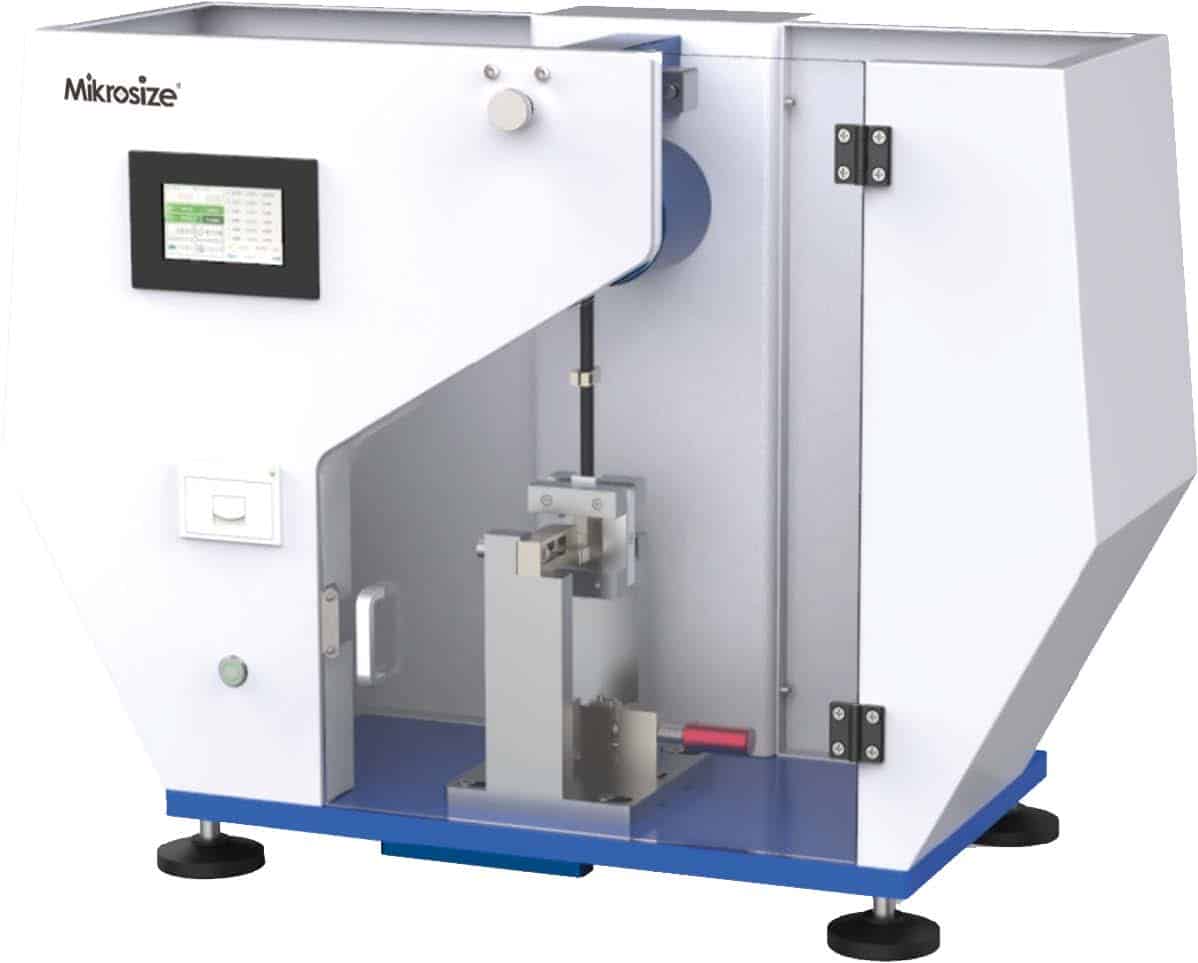

ITM-5/ITM-50/ITM-5-50 数显组合式悬臂梁与夏比冲击试验机
扫码
扫码
ITM 50
产品特点与应用
产品特点：
集成悬臂梁与夏比冲击测试，无需拆卸夹具和试样支架；
配备高精度智能控制器及LCD显示屏，数据读取直观准确；
冲击锤采用碳纤维摆杆，提升材料刚性，使冲击质量集中于摆锤重心，实现无振动冲击测试，延长使用寿命；
采用进口高分辨率数字编码器，角度测量精度更高更稳定；
冲击锤依据空气动力学原理设计，配合进口滚珠轴承，减少机械部件摩擦损耗；
自动计算结果；测试数据可保存20组，并自动计算平均值；
可选择中英文操作界面；测试结果可显示为J/m、kJ/m²、kg·cm/cm、ft·lb/in等单位；
配备制动装置，大幅提升安全性和测试效率。
产品应用：
数显组合式悬臂梁与夏比冲击试验机用于测定塑料、增强尼龙、玻璃纤维增强塑料（FRP）、陶瓷、铸石、塑料电器及绝缘材料等非金属材料的冲击韧性。它是科研机构、高等院校及非金属材料制造商常用的质量检测设备。该机结构简单、操作方便、测试精度高。
<span style="font-family: Tahoma; font-size: 14.
ISO 179《塑料——硬质材料简支梁冲击强度的测定》
ISO 180《塑料——硬质材料悬臂梁冲击强度的测定》
GB/T 1043《硬质塑料简支梁冲击试验方法》
JB/T 8762《塑料简支梁冲击试验机》
JB/T 8761《塑料悬臂梁冲击试验机》
GB/T 18743《流体输送用热塑性塑料管材——简支梁冲击试验方法》（适用于管件）
技术规格
| 型号 | ITM-5 | ITM-50 | ITM-5-50 |
| 悬臂梁（Izod）摆锤能量 | 1J、2.75J、5.5J | 11J、22J | 1J、2.75J、5.5J、11J、22J |
| 简支梁摆锤能量 | 1J、2J、4J、5J | 7.5J、15J、25J、50J | 1J、2J、4J、5J、7.5J、15J、25J、50J |
| 简支梁冲击速度 | 2.9m/s | 3.8m/s | 2.9m/s（≤5J）、3.8m/s（≥7.5J） |
| 简支梁摆锤中心距 | 230mm | 395mm | 230mm（≤5J）、395mm（≥7.5J） |
| 悬臂梁（Izod）冲击速度 | 3.5m/s | ||
| 悬臂梁（Izod）摆锤中心距 | 335mm | ||
| 摆锤提升角度 | 150° | ||
| 能量显示精度 | 0.001J | ||
| 角度分辨率 | 0.04° | ||
| 悬臂梁冲击刀刃到夹具上平面距离 | 22mm±0.2mm | ||
| 悬臂梁刀刃圆角半径 | R=0.8mm | ||
| 简支梁冲击刀刃圆角半径 | R=2mm±0.5mm | 30°±1° | |
| 夏比支撑刀刃圆角半径 | R=1mm±0.1mm | ||
| 夏比支撑前角 | 5° | ||
| 夏比支撑后角 | 10° | ||
| 输出模式 | 打印输出或USB输出 | ||
| 电源电压 | 110~230VAC 50/60Hz | ||
| 外形尺寸（长×宽×高） | 85cm*37cm*65cm | 106cm*37cm*78cm | 106cm*37cm*78cm |
| 重量 | 约80kg | 约100kg | 约120kg |
标准配置
| ITM-5 | 项目 | 数量 | |
| 冲击试验机主机 | 1台 | ||
| 内六角扳手套装 | 1套 | ||
| 悬臂梁 | 基础冲击摆锤 | 1个 | |
| 2.75 J 冲击砝码 | 1对 | ||
| 5.5 J 冲击砝码 | 1对 | ||
| 夹具和对中块 | 1套 | ||
| 简支梁 | 1 J 基础冲击摆锤 | 1个 | |
| 2 J 冲击砝码 | 1套 | 1 套 | |
| 5 J 冲击砝码 | 1 套 | ||
| 夏比试样夹具 | 1 套 | ||
| ITM-50 | 冲击试验机主机 | 1 台 | |
| 内六角扳手套装 | 1 套 | ||
| 悬臂梁 | 11J 基本冲击摆锤 | 1 件 | |
| 22 J 冲击砝码 | 1 对 | ||
| 夹具和对中块 | 1 套 | ||
| 夏比梁 | 7.5 J 基本冲击摆锤 | 1 件 | |
| 15 J 冲击砝码 | 1 套 | ||
| 25 J 基础冲击摆 | 1件 | ||
| 50 J 冲击砝码 | 1套 | ||
| 夏比试样夹具 | 1套 | ||
| ITM-5-50 | 冲击试验机主机 | 1台 | |
| 内六角扳手套装 | 1套 | ||
| 悬臂梁 | 基础冲击摆 | 1件 | |
| 2.75 J 冲击砝码 | 1对 | ||
| 5.5 J 冲击砝码 | 1对 | ||
| 11 J 基础冲击摆 | 1件 | ||
| 22 J 冲击砝码 | 1对 | ||
| 夹具与对位块 | 1套 | ||
| 夏比梁 | 1 J 基础冲击摆锤 | 1件 | |
| 2 J 冲击砝码 | 1套 | ||
| 4 J 冲击砝码 | 1套 | ||
| 5 J 冲击砝码 | 1套 | ||
| 7.5 J 基础冲击摆锤 | 1件 | ||
| 15 J 冲击砝码 | 1套 | ||
| 25 J 基础冲击摆锤 | 1件 | ||
| 50 J 冲击砝码 | 1套 | ||
| 夏比试样夹具 | 1套 | ||
