花岗岩设置工具
扫码
扫码
Granite Set up Tools（1）
Granite Set up Tools（2）
Granite Set up Tools（3）
Granite Set up Tools（4）
Granite Set up Tools（5）
Granite Set up Tools（6）
Granite Set up Tools（7）
Granite Set up Tools（8）
Granite Set up Tools（9）
产品特点与应用

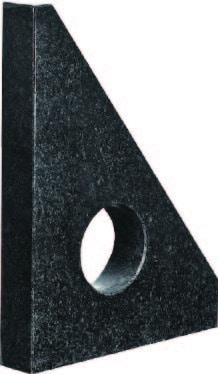

花岗岩直角尺
用于测量零件、机床主轴及各种部件的垂直度。经过圆形孔加工以减轻重量，便于操作。
花岗岩方尺
用于测量零件、机床主轴及各种部件的垂直度。
花岗岩直尺
应用于直线度和平面度测量。
V型块
用于测量旋转部件的同轴度、同心度、对中度和跳动。
花岗岩等高块
用于加高、调平及建立高度基准的应用。
花岗岩方箱
用于垂直度和平行度检查，可作为90°绝对测量基准。
花岗岩平行规
可替代等高块用于测量零件的平行度。
花岗岩比较仪座
大理石比较测量台、高度规、指示表座、测量座及千分表架，用于高精度测量。杆体采用优质45#钢镀铬杆，夹头采用铝合金开模制造。附件精度高，夹持力稳定。
花岗岩平台
采用天然花岗岩制成，硬度高，尺寸稳定，受温度影响小。
GRANITE SET-UP TOOLS
| 可替代等高块用于测量零件的平行度。 |  |
| 型号 | 尺寸 （长*宽*高） | 工作面的平面度 （μm） | 两工作面之间的平行度 （μm） | 工作面与侧面的垂直度 (μm) | 每对平行导轨的升高程度 (μm) | ||||
| 精度00级 | 精度0级 | 精度00级 | 精度0级 | 精度00级 | 精度0级 | 精度00级 | 精度0级 | ||
| P106316 | 100*63*16mm | 1.5 | 3 | 1.5 | 3 | 5 | 10 | 1.5 | 3 |
| P164025 | 160*40*25mm | 1.5 | 3 | 1.5 | 3 | 5 | 10 | 1.5 | 3 |
| P254025 | 250*40*25mm | 2 | 4 | 2 | 4 | 10 | 20 | 2 | 4 |
| P406340 | 400*63*40mm | 4 | 8 | 4 | 8 | 15 | 30 | 4 | 8 |
| P631063 | 630*100*63mm | 6 | 12 | 6 | 12 | 20 | 40 | 6 | 12 |
花岗岩比较仪支架
| 大理石比较测量台、高度规、指示表底座、测量座及千分尺支架，用于高精度测量。立柱采用优质45#钢镀铬杆，夹头采用铝合金开模制造。配件精度高，夹紧力稳定。 |  |
| 型号 | 尺寸 (A*W*B) | 臂长 | 立柱直径-D | 立柱高度-H | 孔对齐-L |
| CS101550 | 100*150*50mm | 140mm | 25mm | 280mm | 80mm |
| CS152050 | 150*200*50mm | 140mm | 25mm | 280mm | 80mm |
| CS203050 | 200*300*50mm | 180mm | 26mm | 280mm | 132mm |
| 型号 | 尺寸 (mm) | 单位 | 重量 (kg) |
| CS151050 | 150*100*50 | 套 | 4.5 |
| CS151550 | 150*150*50 | 5.5 | |
| CS201550 | 200*150*50 | 6. | |
| CS302050 | 300*200*50 | 11 | |
| CS303050 | 300*300*50 | 15.5 | |
| CS403050 | 400*300*50 | 20 | |
| CS404050 | 400*400*50 | 26 | |
| CS604010 | 600*400*100 | 75 | |
| CS302580 | 300*250*80 | 20 | |
| CS403080 | 400*300*80 | 31 |
花岗岩平台
| 采用天然花岗岩制成，具有高硬度、尺寸稳定、受温度影响小的特点 |  |
| 比重 | 2970~3070kg/m³ |
| 抗压强度 | 245~254MPa |
| 弹性模量 | 1.27~1.47GPa |
| 线膨胀系数 | 461*10-6 /°C |
| 吸水率 | <0.13% |
| 肖氏硬度 | >Hs70 |
可选附件：平台支架。
| 精度 | |
| 000级 | 1*（1+d/1000）μm |
| 00级 | 2*（1+d/1000）μm |
| 0级 | 4*（1+d/1000）μm |
| 1级 | 8*（1+d/1000）μm |
| 型号 | 尺寸(mm) | 特殊等级精度 | 重量（kg） | 可选支架 |
| GP151050 | 150*100*50 | 2.5 | 3 | 无 |
| GP151550 | 150*150*50 | 2.5 | 3.5 | |
| GP201650 | 200*160*50 | 2.5 | 6 | |
| GP302050 | 300*200*50 | 3.0 | 12 | |
| GP303050 | 300*300*50 | 3.0 | 16 | |
| GP403050 | 400*300*50 | 3.0 | 20 | |
| GP303080 | 300*300*80 | 3.0 | 22 | |
| 6.0 | ||||
| GP403080 | 400*300*80 | 3.0 | 32 | |
| 6.0 | ||||
| GP403010 | 400*300*100 | 3.0 | 38 | |
| 6.0 | ||||
| GP404050 | 400*400*50 | 4.0 | 26 | |
| 7.0 | ||||
| GP404080 | 400*400*80 | 4.0 | 40 | 901 |
| 7.0 | 701 | |||
| GP404010 | 400*400*100 | 4.0 | 52 | 902 |
| 7.0 | 702 | |||
| GP504010 | 500*400*100 | 4.0 | 70 | 903 |
| 7.0 | 703 | |||
| GP505010 | 500*500*100 | 4.0 | 85 | 904 |
| 7.0 | 704 | |||
| GP604010 | 600*400*100 | 4.0 | 82 | 905 |
| 7.0 | 705 | |||
| GP604510 | 600*450*100 | 4.0 | 92 | 906 |
| 7.0 | 706 | |||
| GP634010 | 630*400*100 | 4.0 | 92 | 907 |
| 7.0 | 707 | |||
| GP605010 | 600*500*100 | 4.0 | 90 | 940 |
| 8.0 | 742 | |||
| GP606010 | 600*600*100 | 4.0 | 100 | 908 |
| 8.0 | 708 |
