FTM-5型疲劳试验机
扫码
扫码

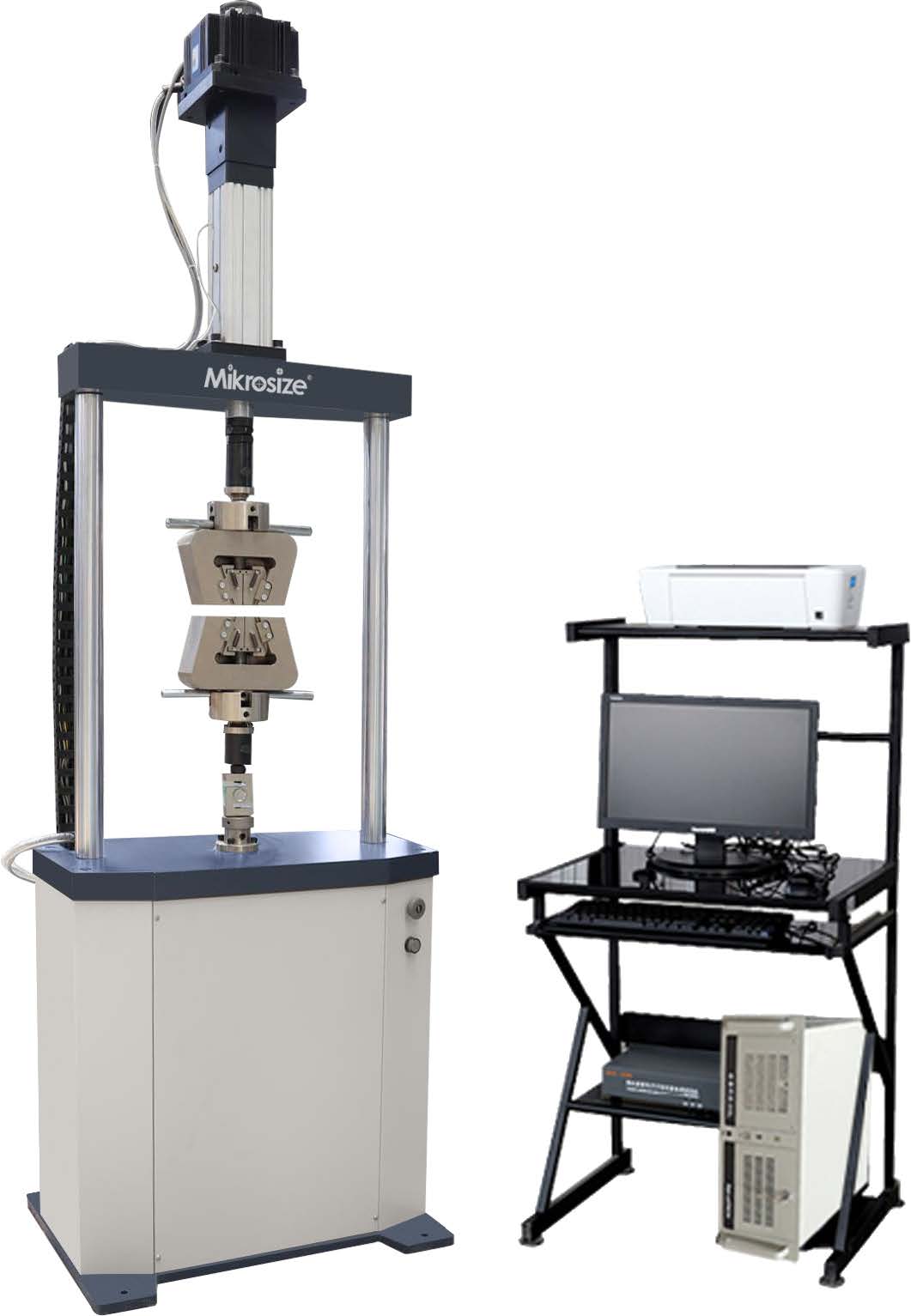

FTM 5 Fatigue testing machine（1）

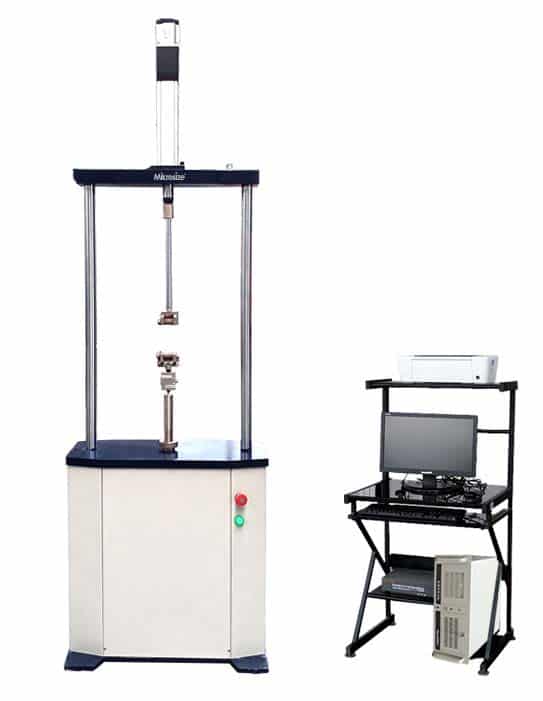

FTM 5 Fatigue testing machine（2）
产品特点与应用
集多种模拟传感器放大器、A/D采集、数字传感器采集及PID闭环控制于一体。
具备精确的振幅自动调节功能。
智能补偿技术：自动补偿惯性力对力值测量的影响。
泵站管理功能：控制泵站启停、高低压启动切换（可选配HSM比例输出）。
全面的自检、保护及报警功能。
可控制伺服电机、伺服阀、比例阀等。
试验过程中实时在计算机上显示动态载荷、试验频率、疲劳循环次数等。
提供载荷-时间、位移-时间、变形-时间、载荷-位移、载荷-变形曲线；曲线类型可切换。
全面的波形及组合波形功能。
全面的数据采集、存储、处理、打印及导出功能；支持txt、图片等多种格式存储。
完整的Test_DSC3.0测试软件包。
技术规格
| 最大静态试验力 | ±0.1 kN–5 kN，静态示值精度：±0.5%满量程，无需切换量程 |
| 最大动态试验力 | ±0.1 kN–5 kN；动态波动：不大于±0.5% |
| 作动器最大振幅 | 200 mm，示值精度±0.5% |
| 频率范围 | 0.01–10 Hz，0.01–20 Hz |
| 位移测量精度 | ±0.5%示值（满量程无需切换量程） |
| 位移测量分辨率 | 0.001 mm |
| 多段函数发生器 | |
| 计数器 | 999,999,999，可预设 |
| 控制模式 | 负荷、位移、变形控制模式；控制器支持的主要试验波形（包括正弦波、方波、三角波、斜波以及外部输入波形） |
| 最大试验空间 | 500 mm（含夹具） |
| 立柱间距 | 500 mm |
| 主机框架外形尺寸 | 690 × 460 × 2300 mm |
| 电机功率 | 1.5 kW |
标准配置
| 项目 | 数量 |
| 高刚性主机框架 | 1台 |
| 电动伺服缸 | 1台 |
| 高精度轮辐式传感器 | 1只（美国Transcell/济南泰钦），精度±0.05%，过载能力150% |
| 松下电机 | 1台 |
| 疲劳试验机控制系统及软件 | 1套，采样频率高达6000Hz |
| 华研工控机 | 1台 |
| 联想显示器 | 1台 |
| HP打印机 | 1台 |
