光学投影仪：Mikrosize重新定义精密测量
在现代制造业中，对精度的需求从未如此之高。作为一家顶级的测量测试仪器供应商，Mikrosize致力于提供尖端解决方案，助力各行业实现完美生产标准。这一计量学演进的核心便是光学投影仪，它也被广泛称为数字投影仪或轮廓投影仪。
什么是光学投影仪？
光学投影仪是一种集光学、精密机械和电子技术于一体的精密设备，用于进行非接触式二维测量。其主要功能是放大工件（如齿轮、螺纹或冲压件）的轮廓，并将其投影到观察屏幕上。操作员可以直观地将零件与模板进行比较，或直接测量特征。无论是被称为光学比较仪还是轮廓投影仪，该工具都是航空航天、汽车和医疗行业中验证制造零件几何形状的黄金标准。
Mikrosize对精密计量的承诺
作为一家值得信赖的测量测试仪器供应商，Mikrosize深知精度即承诺。尽管我们以硬度测试（洛氏、维氏、布氏）闻名全球，但我们的承诺延伸至尺寸计量的每一个方面。我们提供高精度仪器，包括先进的光学投影仪，确保客户获得全面的质量保证解决方案。

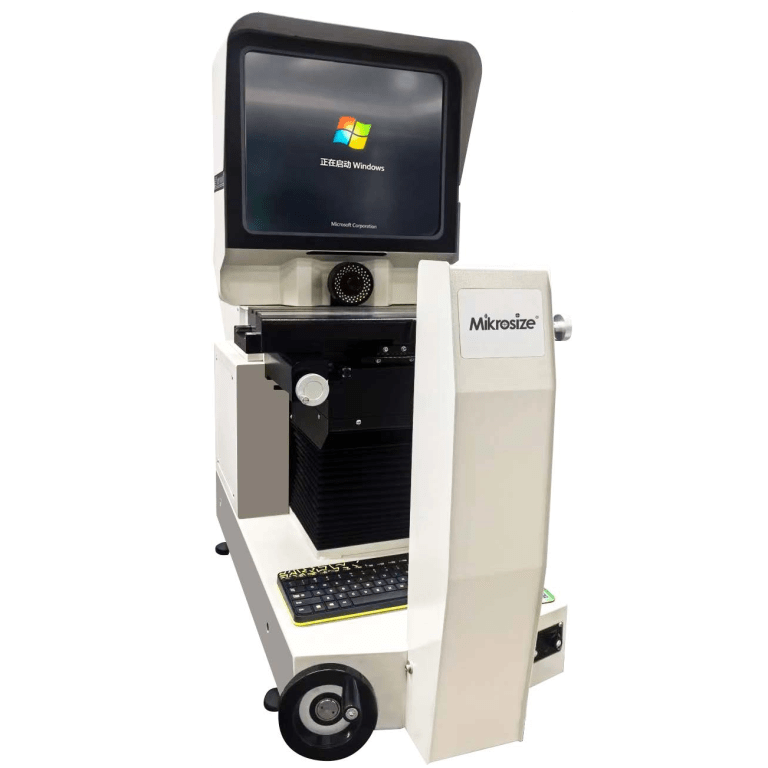

详细技术规格：JT12A-B φ300型号
JT12A-B φ300代表了传统光学设计结合现代数字读数技术的提升。
光学系统卓越性：该型号采用正像投影系统，确保屏幕方向与工件一致，减少操作员误差。它提供垂直和水平双投影模式，配备10倍、20倍、50倍和100倍放大倍率的物镜组，适用于检查大型轮廓和微小细节。
非球面聚光透镜优势：Mikrosize的高质量投影仪集成了非球面聚光透镜，可校正标准球面透镜中的像差。这确保了完美准直的光线，提供从边缘到边缘均匀明亮的屏幕——这对于减少复杂轮廓上的测量误差至关重要。
照明与冷却系统：JT12A-B采用双光源照明：12V 100W透射照明用于清晰轮廓，24V 150W反射照明用于表面细节。轴流风扇双向冷却系统在长时间使用中保持热稳定性，防止热变形并确保指定精度。测量能力与精度：该工作台提供150mm X轴和50mm Y轴行程，支持0°至360°旋转，便于角度测量。精度为(4+L/25) μm，即对于100mm的测量，精度为0.008mm——这对高风险行业至关重要。
数据管理：内置DS401SM多功能数显表，提供实时定位数据并支持几何计算。集成微型打印机可即时记录结果，便于简化质量审核流程。
坚固结构：基于花岗岩底座构建，具有优异的减振性能，并配备高精度光栅位移传感器，确保复杂轮廓的可靠检测。
工作原理与方法论
轮廓投影仪的工作原理采用远心光学系统，确保无论零件位置如何，放大倍率恒定，消除视差误差。操作员使用两种方法：绝对测量（移动工作台十字线于边缘之间）和相对测量（将轮廓与标准图表量规比较，用于快速批量检测）。
跨行业的多样化应用
作为领先的测量测试仪器供应商，Mikrosize提供定制化解决方案：
汽车行业：检测活塞环、齿轮和燃油喷嘴。
航空航天：验证涡轮叶片和关键紧固件。
电子与医疗：检查引线框架、连接器引脚和手术工具。
塑料成型：测量成型零件与CAD数据的对比。
通过集成解决方案提升质量控制
Mikrosize助力制造商构建协同质量控制循环。例如，热处理后的齿轮首先使用Mikrosize硬度计进行硬度验证，然后在光学投影仪上进行尺寸验证——确保材料特性和几何形状均符合规格。
<img width="320" height="225" alt="HVP-3015 (4）" data-original="https://www.mikrosize.cn/wp-content/uploads/2026/04/20260429045713-69f18fa9605a7.jpg" src="../wp-content/uploads/2026/04/20260429045713-69f18fa9605a7.
Mikrosize 脱颖而出的产品特性
正像投影：符合标准测量实践
双层透视照明：为任何工件提供最佳对比度
非球面镜片清晰度：明亮均匀的视场，减少眼疲劳
长寿命照明：进口卤素灯减少停机时间
高效冷却：双向散热确保稳定性
先进数字读数：简化复杂几何计算
为何选择 Mikrosize？
全面计量专业知识：从硬度到尺寸测试的完整解决方案
质量保证：仪器提供可靠的1微米精度
以客户为中心的方法：针对特定应用提供专家指导
全球标准：符合国际计量标准
结论
光学投影仪仍是质量控制的基本支柱，提供快速、准确、非接触的尺寸测量。作为专业的测量测试仪器供应商，Mikrosize 将材料特性专业知识与尺寸测量精度相结合——确保您的产品既坚固又尺寸完美。投资于建立信任的精度——投资于 Mikrosize。
